Double Row Deep Groove Ball Balling

Công ty TNHH Komel Be., Ltd. là một nhà sản xuất và nhà cung cấp mang bóng sâu hàng đầu Deep Row ở Trung Quốc. Chúng tôi đã được chuyên về ổ trục được nộp trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và chúng tôi đã xuất khẩu vòng bi của chúng tôi sang nhiều thị trường. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

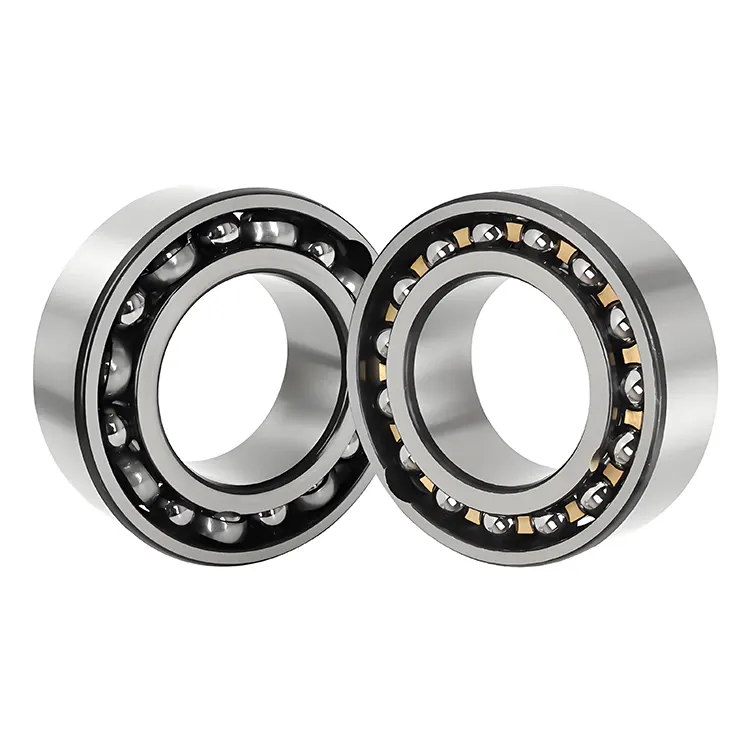

Vòng bi bóng sâu Deep Deep được tạo ra bởi Komel bao gồm một vòng bên trong, một vòng ngoài, hai hàng quả bóng thép và hai lồng nylon. Họ không có khoảng cách bóng và cấu trúc nhỏ gọn. Vòng bi bóng sâu hàng sâu của chúng tôi có khả năng tải trọng tâm mạnh mẽ: Khả năng tải xuyên tâm khoảng 1,62 lần so với vòng bi rãnh sâu có cùng kích thước, phù hợp cho các kịch bản tải cao. Nó có thể chịu được tải trọng dọc trục theo cả hai hướng, nhưng tải trọng trục thuần túy không vượt quá 0,5 lần tải trọng tĩnh định mức (tức là 0.5CO), nếu không, tuổi thọ sẽ giảm đi rất nhiều. Lỗi góc cho phép giữa các vòng bên trong và bên ngoài chỉ là 2 phút, điều này sẽ gây ra tiếng ồn, tăng hao mòn và tuổi thọ rút ngắn.

Tham số (đặc điểm kỹ thuật)

Số mô hình	Đường kính bên trong	Đường kính ngoài	Chiều rộng
4200 ATN9	10	30	14
4201 ATN9	12	32	14
4202 ATN9	15	35	14
4203 ATN9	17	40	16
4204 ATN9	20	47	18
4205 ATN9	25	52	18
4206 ATN9	30	62	20
4207 ATN9	35	72	23
4208 ATN9	40	80	23
4209 ATN9	45	85	23
4210 ATN9	50	90	23
4211 ATN9	55	100	25
4212 ATN9	60	110	28
4213 ATN9	65	120	31
4214 ATN9	70	125	31
4215 ATN9	75	130	31
4216 ATN9	80	140	33
4217 ATN9	85	150	36
4218 ATN9	90	160	40
4220 ATN9	100	180	46
4301 ATN9	12	37	17
4302 ATN9	15	42	17
4303 ATN9	17	47	19
4304 ATN9	20	52	21
4305 ATN9	25	62	24
4306 ATN9	30	72	27
4307 ATN9	35	80	31
4308 ATN9	40	90	33
4309 ATN9	45	100	36
4310 ATN9	50	110	40
4311 ATN9	55	120	43
4312 ATN9	60	130	46
4313 ATN9	65	140	48
4314 ATN9	70	150	51
4315 ATN9	75	160	55

Hậu tố

1. Các loại niêm phong/chống bụi

Hậu tố	Nghĩa	Ví dụ
Z	Vỏ bụi bằng thép đơn (không tiếp xúc, bảo vệ bụi vừa phải)	6203-Z
2z	Lớp phủ bụi hai tấm thép	6008-2z
RZ	Con dấu cao su ma sát thấp (không tiếp xúc, chống dầu/bụi tốt)	6205-RZ
2RZ	Niêm phong cao su ma sát gấp đôi	6302-2RZ
RSL	Con dấu ma sát thấp (thiết kế SKF, cho vòng bi có kích thước nhỏ)	6004-RSL
2rsl	Dấu hiệu ma sát thấp	6206-2RSL
RSH	Con dấu cao su loại tiếp xúc (ma sát cao hơn, bảo vệ tuyệt vời)	6303-rsh
2rsh	Con dấu cao su loại tiếp xúc kép	6207-2rsh

2. Các lớp giải phóng mặt bằng

Hậu tố	Nghĩa	Ví dụ
C0	Giải phóng mặt bằng bình thường (mặc định, bỏ qua)	6200
C2	Giải phóng mặt bằng nhỏ hơn lớp bình thường	6305-C2
C3	Giải phóng mặt bằng lớn hơn lớp bình thường	6008-C3
C4	Giải phóng mặt bằng lớn hơn lớp C3	6210-C4
C5	Giải phóng mặt bằng tối đa	6312-C5

3. Các lớp chính xác

Hậu tố	Nghĩa	Ví dụ
P0	Độ chính xác bình thường (mặc định, bỏ qua)	6203
P6	Độ chính xác cao hơn P0 (ISO Class 6)	6006-P6
P5	Độ chính xác cao (ISO Class 5)	6204-P5
P4	Độ chính xác cực cao (ISO Class 4, cho thiết bị chính xác)	6302-P4

4. Vật liệu lồng

Hậu tố	Nghĩa	Ví dụ
M	Lồng rắn bằng đồng (hướng dẫn bóng)	6205-m
TB	Lồng ống phenolic (hướng dẫn vòng bên trong)	6303-TB
L	Lồng hợp kim nhẹ	6007-l

5. Định vị rãnh/vòng

Hậu tố	Nghĩa	Ví dụ
N	Vòng ngoài với định vị rãnh	6206-n
Nr	Vòng ngoài với định vị rãnh + vòng giữ	6304-nr
Znr	Vỏ bụi đơn + Vòng ngoài định vị rãnh + vòng giữ	6208-ZNR

6. Thiết kế đặc biệt

Hậu tố	Nghĩa	Ví dụ
S0	Ủ nhiệt độ cao (kháng 150)	6210-S0
S1	Chống lại 200	6305-S1
VA208	Vòng bi nhiệt độ cao (lồng than chì + phốt phát mangan)	6211-2Z/VA208
