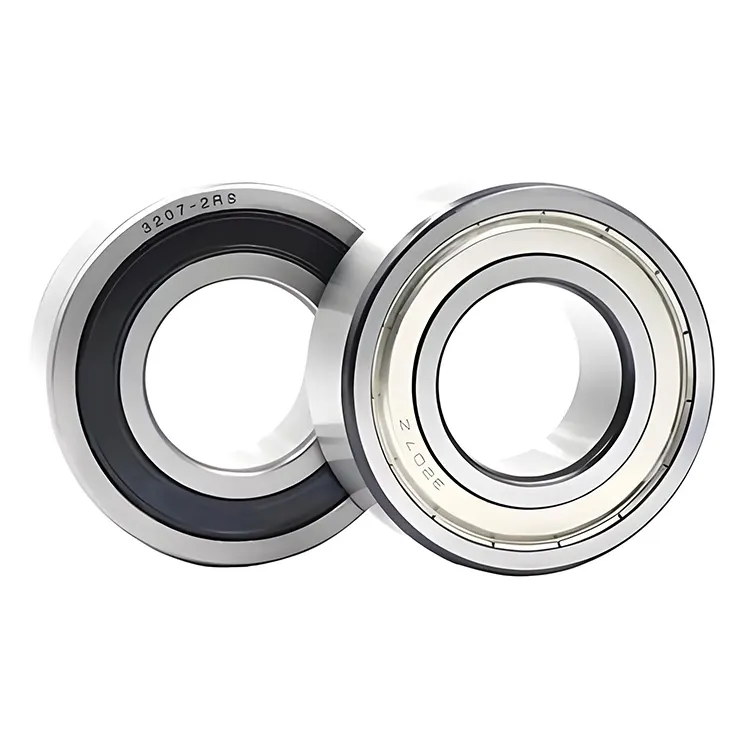

Double Row Angular LIBELE BALL BALL

Komel Bear Co., Ltd là nhà sản xuất và nhà cung cấp vòng bi tiếp xúc hai góc hàng đầu ở Trung Quốc. Chúng tôi đã được chuyên về ổ trục được nộp trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và chúng tôi đã xuất khẩu vòng bi của chúng tôi sang nhiều thị trường. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Vòng bi tiếp xúc góc kép do Komel có thể chịu được tải trọng trục hai chiều và tải trọng xuyên tâm cao cùng một lúc thông qua thiết kế góc tiếp xúc của hai hàng bóng thép và vòng trong và bên ngoài. Chúng phù hợp cho các kịch bản đòi hỏi độ cứng cao và định vị trục hai chiều (như trục chính máy công cụ và máy tính).

Tính năng cấu trúc

Hai hàng các quả bóng thép được phân phối đối xứng và góc tiếp xúc thường là 25 ° hoặc 30 °.

Thiết kế không thể tách rời, với các mặt bích tích hợp ở vòng bên trong hoặc bên ngoài.

Khả năng tải

Khả năng tải xuyên tâm khoảng 1,6 ~ 1,8 lần so với ổ trục đơn.

Công suất tải trục hai chiều mạnh, phù hợp cho các điều kiện tải kết hợp.

Độ cứng và độ chính xác

Độ cứng vốn có cao, xoay vòng có độ chính xác cao có thể đạt được mà không tải trước.

Nhạy cảm với lỗi cài đặt (độ lệch góc cần phải là <2 phút cung).

Tham số (đặc điểm kỹ thuật)

Số mô hình	Đường kính bên trong	Đường kính ngoài	Chiều rộng
3200	10	30	14
3201	12	32	15.9
3202	15	35	15.9
3203	17	40	17.5
3204	20	47	20.6
3205	25	52	20.6
3206	30	62	23.8
3207	35	72	27
3208	40	80	30.2
3209	45	85	30.2
3210	50	90	30.2
3211	55	100	33.3
3212	60	110	36.5
3213	65	120	38.1
3214	70	125	39.7
3215	75	130	41.3
3216	80	140	44.4
3217	85	150	49.2
3218	90	160	52.4
3219	95	170	55.6
3220	100	180	60.3
3302	15	42	19
3303	17	47	22.2
3304	20	52	22.2
3305	25	62	25.4
3306	30	72	30.2
3307	35	80	34.9
3308	40	90	36.5
3309	45	100	39.7
3310	50	110	44.4
3311	55	120	49.2
3312	60	130	54
3313	65	140	58.7
3314	70	150	63.5
3315	75	160	68.3
3316	80	170	68.3
3317	85	180	73
3318	90	190	73.025
3319	95	200	77.8
3320	100	215	82.6
3322	110	240	92.1
5200	10	30	14.3
5201	12	32	15.9
5202	15	35	15.9
5203	17	40	17.5
5204	20	47	20.6
5205	25	52	20.6
5206	30	62	23.8
5207	35	72	27
5208	40	80	30.2
5209	45	85	30.2
5210	50	90	30.2
5211	55	100	33.3
5212	60	110	36.5
5213	65	120	38.1
5214	70	125	39.7
5215	75	130	41.3
5216	80	140	44.4
5217	85	150	49.2
5218	90	160	52.4
5219	95	170	55.6
5220	100	180	60.3
5222	110	200	69.8
