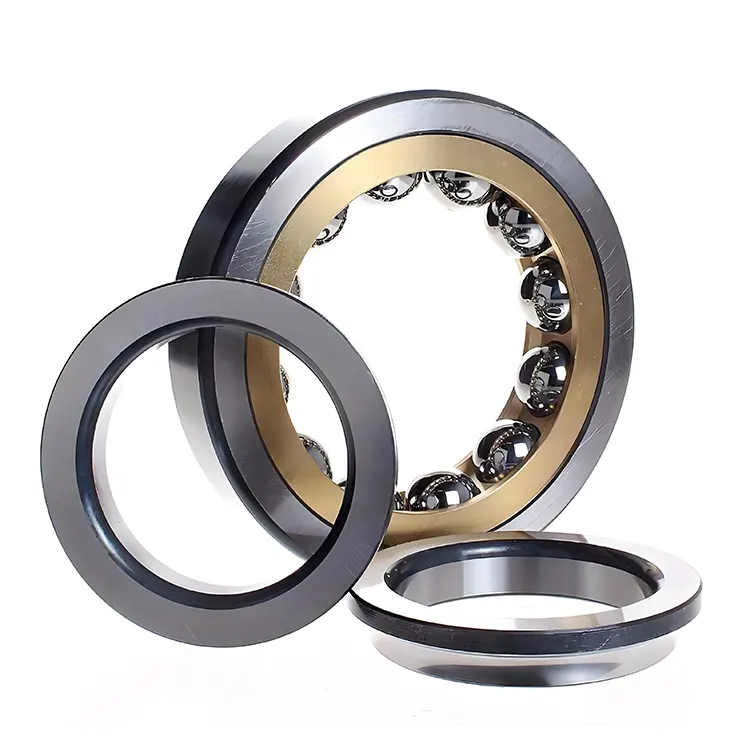

Bốn điểm liên lạc góc cạnh vòng bi

Vòng bi tiếp xúc góc bốn điểm của Trung Quốc được sản xuất bởi Komel là một ổ đĩa tải trục thuần túy. Nó có thể chịu được tải trọng trục hai chiều qua thiết kế tiếp xúc bốn điểm giữa quả bóng thép và vòng bên trong và bên ngoài (góc tiếp xúc thường là 35 ° hoặc 40 °), nhưng công suất tải xuyên tâm thấp. Nó phù hợp cho các kịch bản trong đó cần định vị trí trục hai chiều và tải trọng xuyên tâm nhỏ (như cánh tay cần cẩu và bàn làm việc quay).

Tính năng cấu trúc

Vòng bi một hàng, cả vòng trong và ngoài có sườn đôi, và bóng thép và đường đua tạo thành bốn điểm tiếp xúc.

Góc tiếp xúc được cố định, thường là 35 ° (chuỗi QJ) hoặc 40 ° (Q Sê -ri).

Khả năng tải

Khả năng tải trọng trục hai chiều rất mạnh, gấp đôi so với ổ đĩa tiếp xúc góc đơn kích thước tương tự.

Tải trọng xuyên tâm phải là ≤ 30% tải trọng trục, nếu không, tuổi thọ sẽ giảm đi rất nhiều.

Độ cứng và độ chính xác

Độ cứng dọc trục cao, phù hợp cho định vị trục chính xác cao.

Một độ lệch góc nhất định được cho phép (thường là 2 phút vòng cung).

Tham số (đặc điểm kỹ thuật)

Hậu tố

1. Hậu tố góc cấu trúc và liên lạc

Hậu tố có nghĩa là mô tả các nhà sản xuất áp dụng

Thiết kế tiếp xúc bốn điểm QJ (vòng chia bên trong) NSK, SKF góc tiếp xúc thường là 35 ° (45 ° cho loại QJ12)

Q Thiết kế tiếp xúc bốn điểm (vòng ngoài tách ra) NSK góc tiếp xúc thường là 23 ° (45 ° cho loại Q12)

2. Hậu tố nguyên liệu lồng

Nguyên liệu hậu tố Mô tả các nhà sản xuất áp dụng

Lồng rắn bằng đồng loại cửa sổ MPA (Hướng dẫn vòng ngoài) FAG, SKF phổ biến trong vòng bi loại QJ

Lồng rắn loại cửa sổ MPB (Hướng dẫn vòng trong)

Hướng dẫn Bóng thép Polyamide Cage Fag Lồng thép Fag, phù hợp cho tốc độ cao

Lồng thép gia công FA (Hướng dẫn vòng ngoài) SKF chống mài mòn, thích hợp cho tải nặng

Pha polyether ketone (PEEK) Lồng SKF SKF có khả năng chống ăn mòn và chống ăn mòn

3. Hậu tố giải phóng trục

Mô tả các nhà sản xuất áp dụng cấp độ giải phóng mặt bằng

Giải phóng mặt bằng trục C2 nhỏ hơn nhóm thông thường SKF áp dụng cho định vị chính xác cao

Giải phóng mặt bằng trục C3 lớn hơn nhóm thông thường SKF cho phép mở rộng nhiệt lớn hơn

Giải phóng mặt bằng trục C4 lớn hơn SKF nhóm C3 được sử dụng trong điều kiện làm việc đặc biệt

CNL Nửa dưới của kiểm soát tải trước SKF của nhóm thông thường

4. Hậu tố độ chính xác

Hậu tố độ chính xác của các nhà sản xuất áp dụng mô tả

P6 ISO 6 Lớp (Độ chính xác chiều và vòng quay) Thiết bị chính xác thông thường SKF

P5 ISO 5 Lớp (Độ chính xác cao) Cảnh chính xác chung như trục công cụ máy móc

SP Super Precision Lớp ổn định kích thước trong điều kiện làm việc cực đoan

5. Hậu tố thiết kế đặc biệt

Hậu tố có nghĩa là mô tả các nhà sản xuất áp dụng

Vòng ngoài N2 với hai rãnh định vị 180 ° SKF, FAG thuận tiện cho cố định trục

Điều trị nhiệt đặc biệt S1 (ổn định dưới 200 ℃) SKF đặc biệt cho môi trường nhiệt độ cao

B20 bị thu hẹp dung sai chiều rộng SKF Thiết kế cài đặt nhỏ gọn

6. Hậu tố niêm phong và bôi trơn

Hậu tố có nghĩa là mô tả các nhà sản xuất áp dụng

2Rs con dấu cao su hai mặt của sự xâm nhập chống lỏng

Thiết kế chống bụi không thể chống bụi kép 2z hai mặt

HT51 Mỡ nhiệt độ cao (-30 ~+175 ℃) Yêu cầu bôi trơn đặc biệt SKF

Ứng dụng

Kịch bản ứng dụng điển hình

Máy móc kỹ thuật: Hỗ trợ cánh tay cần cẩu, ổ trục bàn xoay.

Thiết bị công nghiệp: Ly tâm, màn hình rung.

Máy móc chính xác: Bàn xoay dụng cụ quang học, khớp robot.

Công nghiệp xe: Trục đầu máy đường sắt, ổ trục bánh xe.
