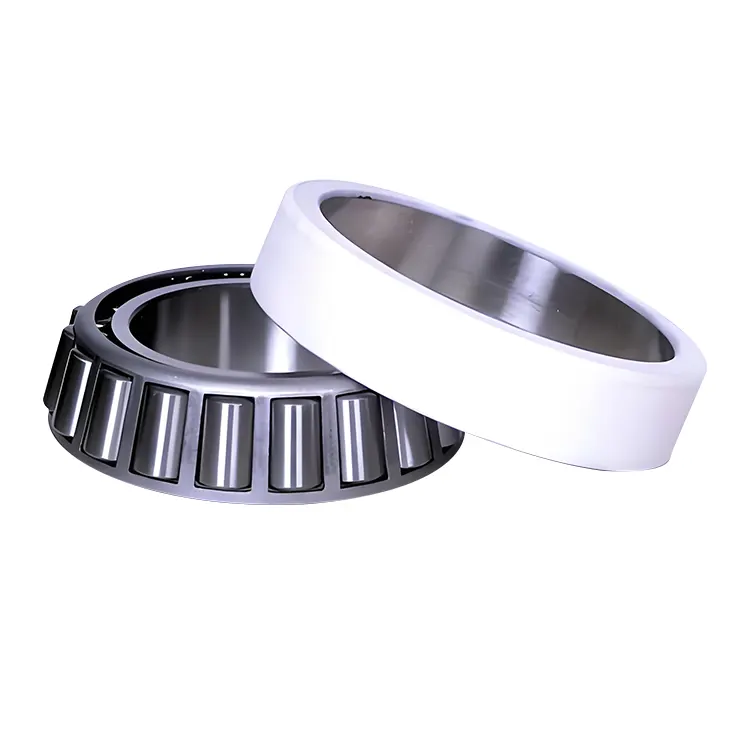

Vòng bi con lăn điện cách cách điện điện

Vòng bi con lăn côn điện chất chất lượng cao của Trung Quốc được sản xuất bởi Komel bao gồm một vòng bên trong, vòng ngoài, trục rỗng và nhà ở. Sự khác biệt trong cách điện điện dẫn đến sự khác biệt trong thiết kế hoặc sử dụng vật liệu. Phương pháp phổ biến nhất là áp dụng một lớp cách nhiệt trong nhà hoặc ngoài trời, chẳng hạn như một lớp gốm, lớp nhựa epoxy, v.v. e. Lớp bảo vệ thường mỏng nhưng có đặc tính cách nhiệt tốt. Nó cũng liên quan đến việc sử dụng các tản nhiệt làm từ tản nhiệt, cách ly điện các phần chuyển động của vòng trong và bên ngoài, ngăn ngừa dòng điện.

Các ống bên trong, ống ngoài và giàn giáo thường được làm bằng các vật liệu kim loại chất lượng cao, chẳng hạn như dây thép không gỉ cách điện (ví dụ, GCR15) và thông qua các quá trình xử lý nhiệt thích hợp, các yêu cầu về cường độ tốt, độ cứng và khả năng chịu tải của các ống có thể được đáp ứng. Các vật liệu sưởi ấm được sử dụng phổ biến nhất là các vật liệu gốm như nhôm oxit, có điện trở hao mòn cao, tính chất nhiệt tuyệt vời và có thể duy trì hiệu suất nhiệt tốt trong quá trình vận hành ổ trục. Vật liệu cách nhiệt có thể được làm bằng nhựa cách nhiệt như polytetrafluoroetylen, có cách điện tốt và khả năng chống ăn mòn thấp.

Vòng bi con lăn côn điện có hiệu suất cách điện tốt, tải trọng cao, độ tin cậy cao, vv e. Các đặc điểm, và được sử dụng rộng rãi trong các ứng dụng công nghiệp như động cơ công nghiệp, nhà máy điện, máy móc khai thác và thiết bị hóa dầu.

Tham số (đặc điểm kỹ thuật)

Hậu tố

Liên quan đến thiết kế nội bộ

· Hậu tố vòng bi "VL2071" chỉ ra rằng ổ trục này là vòng bi cách điện vòng trong. Các bề mặt bên ngoài của cả hai vòng bên trong và bên ngoài của nó được cung cấp một lớp phủ cách điện oxit nhôm, thuộc về lớp phủ tiêu chuẩn.

· Hậu tố ổ trục "VL0241" chỉ ra rằng ổ trục này là vòng bi cách điện vòng ngoài. Bề mặt ngoài của vòng ngoài của nó được phủ bằng lớp phủ oxit nhôm, thuộc về lớp phủ tiêu chuẩn và khả năng cách nhiệt cao tới 1000V DC

Liên quan đến lớp dung sai

· P0: Lớp dung sai bình thường. Đây là lớp dung sai phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· P6: Một lớp dung sai chặt chẽ hơn P0. Nó được áp dụng cho các tình huống trong đó một mức độ chính xác quay nhất định, chẳng hạn như trục nguồn cấp dữ liệu của máy công cụ.

· P5: Độ chính xác cao hơn P6. Nó thường được sử dụng trong các trục chính của máy công cụ chính xác cao, thiết bị hàng không vũ trụ và các trường khác với các yêu cầu chính xác cực cao.

Liên quan đến giải phóng mặt bằng

· C1: nhỏ hơn độ thanh thải bình thường. Nó phù hợp cho các tình huống trong đó cần kiểm soát nghiêm ngặt các chuyển vị trục và xuyên tâm, chẳng hạn như các trục chính của máy công cụ chính xác.

· C2: Độ thanh thải nhỏ hơn độ thanh thải bình thường nhưng lớn hơn C1. Nó được sử dụng khi cần một mức độ kiểm soát giải phóng mặt bằng nhất định nhưng không nghiêm ngặt.

· CN: Giải phóng mặt bằng bình thường. Đây là lớp giải phóng mặt bằng được sử dụng phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· C3: Giải phóng mặt bằng lớn hơn độ thanh thải bình thường. Nó thường được sử dụng trong môi trường nhiệt độ cao hoặc khi sự can thiệp phù hợp giữa trục và vỏ ổ trục tương đối lớn, để bù cho sự giảm độ thanh thải do thay đổi nhiệt độ hoặc phù hợp.

· C4: Giải phóng mặt bằng lớn hơn C3. Nó phù hợp cho môi trường nhiệt độ cao hơn hoặc giao thoa lớn hơn phù hợp.

· C5: Giải phóng mặt bằng lớn nhất. Nó thường được sử dụng trong điều kiện làm việc đặc biệt với nhiệt độ cao, tốc độ cao hoặc sự can thiệp lớn phù hợp.

Ứng dụng

Động cơ công nghiệp:Đặc biệt là trong động cơ điện áp cao lớn và động cơ tần số biến đổi, dòng trục có khả năng được tạo ra trong quá trình hoạt động. Vòng bi lăn thon cách điện có thể bảo vệ vòng bi động cơ, cải thiện độ tin cậy và tuổi thọ dịch vụ của động cơ.

Phát điện gió:Được sử dụng rộng rãi trong các hộp số, hệ thống ngáp và hệ thống điều khiển sân của bộ tạo tuabin gió, chúng có thể ngăn chặn vòng bi bị hư hỏng bởi các dòng điện do sét đánh, mất cân bằng hệ thống điện, v.v., đảm bảo hoạt động bình thường của thiết bị phát điện gió.

Máy móc khai thác:Ví dụ, trên các trục truyền của các thiết bị như máy nghiền và nhà máy bóng, môi trường làm việc rất khắc nghiệt và có thể có nhiễu điện. Vòng bi lăn thon cách điện có thể đối phó hiệu quả với các tình huống này và đảm bảo hoạt động đáng tin cậy của thiết bị.

Thiết bị hóa dầu:Trong các thiết bị như máy nén và máy bơm, chúng có thể tránh bị lỗi do các vấn đề hiện tại và đáp ứng các yêu cầu của ngành hóa dầu vì sự ổn định và an toàn của thiết bị.

Các biện pháp phòng ngừa để cài đặt và bảo trì

Cài đặt:Trong quá trình lắp đặt, cần chú ý đặc biệt để tránh thiệt hại cho lớp phủ cách điện hoặc các thành phần cách điện. Đảm bảo độ chính xác cài đặt và hoạt động theo quy trình cài đặt chính xác để ngăn chặn tác động đến hiệu suất cách điện và hoạt động bình thường của vòng bi do cài đặt không đúng.

BẢO TRÌ:Thường xuyên kiểm tra hiệu suất cách điện của vòng bi để đảm bảo rằng không có vấn đề gì như thiệt hại hoặc lão hóa của lớp cách điện. Đồng thời, kiểm tra các điều kiện bôi trơn và niêm phong của vòng bi để đảm bảo trạng thái bôi trơn và niêm phong tốt, để kéo dài tuổi thọ của vòng bi.
