Trong hướng dẫn toàn diện này, chúng tôi khám phá các cơ chế, ứng dụng và lợi ích chi tiết củaMáy in Vòng bi lăn hình cầu. Được thiết kế dành cho các chuyên gia kỹ thuật, người vận hành máy và chuyên gia mua sắm, bài viết này cung cấp thông tin chuyên sâu về lý do tại sao các vòng bi này lại là bộ phận quan trọng trong hoạt động in tốc độ cao. Chúng tôi đề cập đến các đặc điểm hiệu suất, tiêu chí lựa chọn, phương pháp lắp đặt và bảo trì cũng như các dạng lỗi thường gặp - được hỗ trợ bởi các nguồn đáng tin cậy trong ngành và các nguyên tắc EEAT (Chuyên môn, Kinh nghiệm, Thẩm quyền và Độ tin cậy).
Mục lục
- Vòng bi lăn hình cầu của máy in là gì?
- Vòng bi lăn hình cầu hoạt động như thế nào trong máy in?
- Tại sao nên chọn Vòng bi lăn hình cầu cho các ứng dụng in ấn?
- Thông số kỹ thuật nào quan trọng nhất khi chọn vòng bi?
- Các chế độ lỗi phổ biến là gì?
- Làm thế nào để duy trì và kéo dài tuổi thọ vòng bi?
- Câu hỏi thường gặp

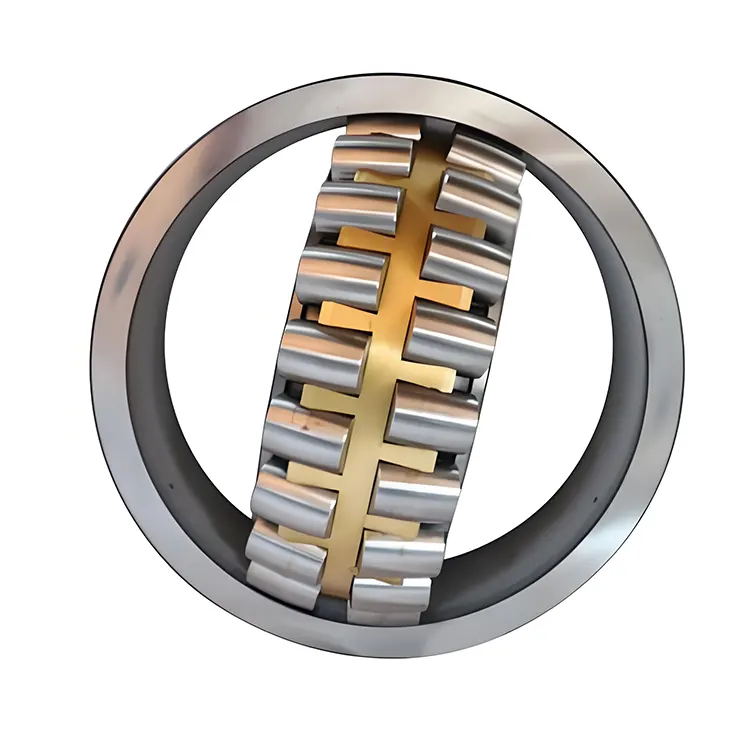

Vòng bi lăn hình cầu của máy in là gì?
Vòng bi cầu hình cầu cho máy in là một loại vòng bi con lăn được thiết kế đặc biệt để xử lý các tải trọng đòi hỏi khắt khe và các điều kiện lệch trục thường thấy trong máy in công nghiệp. Không giống như vòng bi rãnh sâu quản lý tải trọng vừa phải, vòng bi tang trống kết hợp hai hàng con lăn đối xứng cho phép chúng hỗ trợ tải trọng hướng tâm cao và tải trọng trục vừa phải. Những đặc điểm này làm cho chúng trở nên lý tưởng cho các con lăn tốc độ cao, tải nặng của thiết bị in chẳng hạn như máy in offset, máy in flexo và máy in ống đồng.
Trong máy in, vòng bi phải hoạt động đáng tin cậy dưới sự biến động nhiệt, ô nhiễm, rung và tải mất cân bằng. Kết quả là, vòng bi hiệu suất cao—như vòng bi được sản xuất bởi những công ty hàng đầu trong ngành nhưCông ty TNHH Vòng bi Komel—cung cấp độ bền được nâng cao, đường dẫn bôi trơn được cải thiện và thiết kế lồng được tối ưu hóa để duy trì sự ổn định và hiệu quả vận hành trong môi trường công nghiệp khắc nghiệt.
Vòng bi lăn hình cầu hoạt động như thế nào trong máy in?
Vòng bi cầu gồm có các bộ phận chính sau:
- Vòng trongvới hai mương.
- Vòng ngoàivới một mương hình cầu.
- Con lăncó hình dạng như thùng để phân phối tải trọng.
- Cái lồngdẫn hướng cho các con lăn và duy trì sự tách biệt.
Mương hình cầu của vòng ngoài cho phép ổ trục điều chỉnh độ lệch trục mà không làm tăng ứng suất đáng kể. Trong máy in, chức năng này rất cần thiết do có độ lệch nhỏ do tốc độ cao, độ căng của màng rộng và độ lệch tâm của con lăn.
Vòng bi hoạt động nhờ bôi trơn (mỡ hoặc dầu), giúp giảm ma sát và mài mòn. Bôi trơn tối ưu đảm bảo giảm tích tụ nhiệt — mối quan tâm thường gặp ở máy ép tốc độ cao.
Tại sao nên chọn Vòng bi lăn hình cầu cho các ứng dụng in ấn?
Vòng bi cầu mang lại nhiều lợi ích so với vòng bi thay thế trong các ứng dụng in ấn nặng:
| Tính năng | Lợi ích |
|---|---|
| Khả năng chịu tải xuyên tâm cao | Hỗ trợ các con lăn nặng mà không bị biến dạng. |
| Bồi thường sai lệch | Giảm căng thẳng do lệch trục và lỗi lắp đặt. |
| Độ bền | Tuổi thọ dài hơn trong điều kiện khắc nghiệt. |
| Tùy chọn bôi trơn đa năng | Tăng cường độ tin cậy ở nhiệt độ hoạt động. |
Do những ưu điểm này, vòng bi tang trống được ưu tiên sử dụng ở những nơi có tuổi thọ cao, khả năng xử lý tải và hiệu suất bền bỉ là những yêu cầu quan trọng.
Thông số kỹ thuật nào quan trọng nhất khi chọn vòng bi?
Việc chọn ổ trục chính xác cho máy in bao gồm việc phân tích:
- Hướng tải và cường độ:Thành phần xuyên tâm và trục.
- Tốc độ vận hành:Vòng quay cao đòi hỏi các cấp dung sai chính xác.
- Dung sai sai lệch:Khả năng chịu đựng sự không hoàn hảo khi lắp đặt.
- Chất lượng vật liệu:Các tùy chọn bằng thép, gốm hoặc thép được xử lý nhiệt.
- Niêm phong và che chắn:Bảo vệ chống bụi, sương mực, tiếp xúc với dung môi.
Vòng bi có độ chính xác cao thường tuân thủ các tiêu chuẩn do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) và Hiệp hội các nhà sản xuất vòng bi Hoa Kỳ (ABMA) thiết lập, trong đó nêu ra các tiêu chuẩn hiệu suất của ngành. Việc lựa chọn vòng bi phù hợp với chu kỳ hoạt động của máy ép sẽ đảm bảo hiệu suất cao nhất và giảm thời gian ngừng hoạt động.
Các chế độ lỗi phổ biến là gì?
Hiểu các dạng hư hỏng vòng bi phổ biến giúp ngăn ngừa thời gian ngừng hoạt động tốn kém. Các vấn đề điển hình bao gồm:
- Mệt mỏiNguyên nhân là do mỏi kim loại do chu kỳ căng thẳng lặp đi lặp lại.
- Lỗi bôi trơn:Chất bôi trơn không đủ hoặc bị ô nhiễm sẽ làm tăng tốc độ mài mòn.
- Thiệt hại do sai lệch:Con lăn chịu ứng suất quá cao do lệch trục quá mức.
- Ăn mòn:Tấn công hóa học từ mực và dung môi tẩy rửa.
Biện pháp giảm thiểu bao gồm lịch trình bôi trơn thích hợp, giải pháp bịt kín và kiểm tra thường xuyên. Theo SKF, việc bôi trơn không đúng cách là nguyên nhân hàng đầu gây hư hỏng vòng bi trong máy móc công nghiệp. (Nguồn: Sổ tay vòng bi SKF, 2019)
Làm thế nào để duy trì và kéo dài tuổi thọ vòng bi?
Thực hành bảo trì ảnh hưởng đáng kể đến tuổi thọ vòng bi. Hãy xem xét các bước sau:
- Kiểm tra định kỳ:Kiểm tra trực quan xem có tiếng ồn, nhiệt hoặc độ rung bất thường hay không.
- Chế độ bôi trơn:Sử dụng mỡ/dầu do nhà sản xuất chỉ định theo đúng khoảng thời gian.
- Kiểm tra căn chỉnh:Đảm bảo trục và vỏ nằm trong dung sai.
- Kiểm soát môi trường:Giảm thiểu ô nhiễm thông qua các con dấu hiệu quả.
Các đội bảo trì chuyên nghiệp theo dõi các kiểu hao mòn và sử dụng các công nghệ giám sát tình trạng như siêu âm hoặc phân tích độ rung để dự đoán các hư hỏng tiềm ẩn trước khi chúng xảy ra.
Câu hỏi thường gặp
- Điều gì phân biệt vòng bi tang trống với các loại vòng bi khác?
- Vòng bi tang trống có hai hàng con lăn hình thùng và một rãnh hình cầu bên ngoài cho phép nó chịu được tải trọng hướng tâm cao hơn và một số tải trọng dọc trục trong khi vẫn điều chỉnh được độ lệch trục — không giống như các ổ bi hoặc ổ lăn hình trụ có thể có tải trọng hoặc khả năng căn chỉnh hạn chế.
- Việc căn chỉnh sai ảnh hưởng như thế nào đến hiệu suất của máy in?
- Sự lệch tâm trong máy in có thể dẫn đến áp lực trục lăn không đồng đều, lỗi in, mài mòn nhanh, tuổi thọ ổ trục kém và tăng độ rung - ảnh hưởng tiêu cực đến chất lượng sản phẩm và thời gian hoạt động của thiết bị.
- Tôi có thể sử dụng bất kỳ ổ lăn hình cầu nào cho máy in không?
- Không. Vòng bi phải được lựa chọn dựa trên khả năng chịu tải, tốc độ, thiết kế vòng đệm, cấp độ chính xác và khả năng chống chịu môi trường. Tham khảo thông số kỹ thuật của nhà sản xuất và kỹ sư ứng dụng để phù hợp với yêu cầu báo chí của bạn.
- Vòng bi tang trống nên được bôi trơn thường xuyên như thế nào?
- Lịch trình bôi trơn phụ thuộc vào tốc độ vận hành, nhiệt độ và mức độ ô nhiễm. Môi trường tốc độ cao hoặc bị ô nhiễm nặng có thể cần bôi trơn thường xuyên hơn. Luôn tuân thủ các khuyến nghị của nhà sản xuất chất bôi trơn và nhà cung cấp vòng bi.
- Dấu hiệu nào cho thấy vòng bi sắp bị hỏng?
- Tiếng ồn bất thường, độ rung quá mức, nhiệt độ và mức tiêu thụ điện năng tăng cao là những dấu hiệu phổ biến cho thấy các vấn đề về vòng bi. Phát hiện sớm thông qua các công cụ bảo trì dự đoán giúp ngăn chặn sự cố nghiêm trọng và thời gian ngừng hoạt động ngoài dự kiến.
Tài liệu tham khảo
- Sổ tay Vòng bi SKF – Vòng bi tang trống. Có sẵn: https://www.skf.com/group/products/bears/roller-bears/spherical-roller-bears
- Hướng dẫn kỹ thuật NSK về vòng bi công nghiệp. (2021)
- Tiêu chuẩn ABMA cho Vòng bi lăn (Phiên bản 2020).
