In máy in con lăn hình cầu

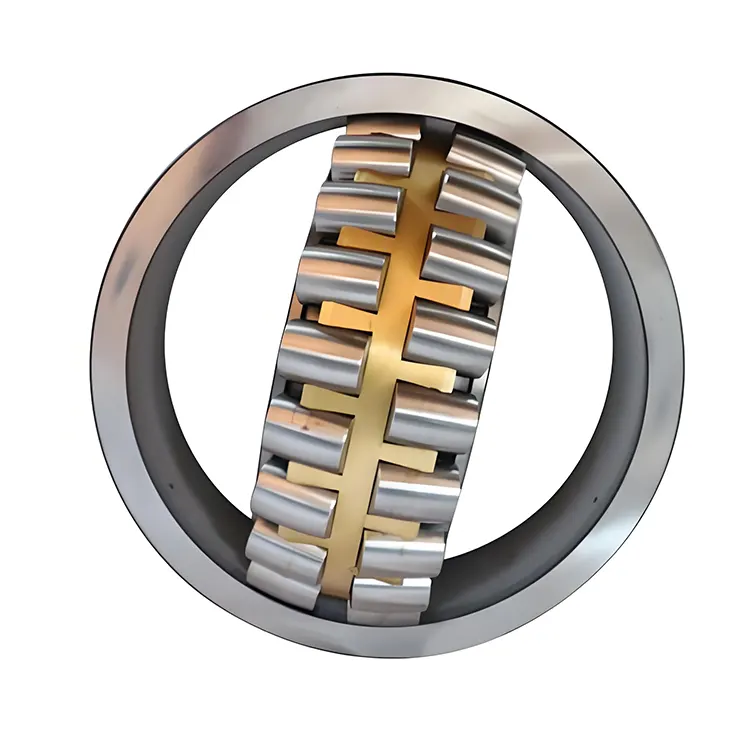

Vòng bi printing in hình cầu hình cầu được sản xuất bởi Komel có hai hàng con lăn có thể chịu được tải trọng xuyên tâm tương đối lớn và phù hợp cho các bộ phận máy in mang tải nặng, chẳng hạn như giá đỡ của con lăn báo chí. Đường ray vòng ngoài là hình cầu và vòng trong có hai đường ray nghiêng ở một góc nhất định của trục ổ trục. Cấu trúc này cung cấp cho nhà cung cấp hiệu suất tự liên kết tuyệt vời, cho phép nó tự động thích ứng với độ lệch trục hoặc lỗi định vị do các yếu tố khác nhau trong quá trình vận hành máy in, do đó đảm bảo hoạt động bình thường giữa tất cả các thành phần, bù các lỗi và cải thiện độ ổn định và độ chính xác định vị tích hợp.

Có hai loại lỗ bên trong: hình trụ và hình nón. Độ dốc của một lỗ thon thường nằm trong khoảng từ 1:30 đến 1:12. Với các bộ điều hợp hoặc tay áo có thể thu vào, vòng bi của máy in hình con lăn hình cầu của tay áo kẹp với các lỗ bên trong thon có thể dễ dàng được gắn trên trục phẳng hoặc trục máy bước, thuận tiện cho những lợi thế của việc tháo rời và lắp ráp thiết bị kẹp.

Một lồng đồng gia công thường được sử dụng và vòng ngoài được cố định với một dây buộc thích nghi với các điều kiện tải lệch tâm. Vòng bi của máy in in bền có khả năng chống mài mòn và sức mạnh tốt, đảm bảo sự phân phối của cuộn và hoạt động bình thường, cũng như kéo dài tuổi thọ của vòng bi. Cũng có những trường hợp sử dụng lồng thép. Sau khi xử lý nhiệt và làm cứng bề mặt, khả năng chống mài mòn được cải thiện, có thể làm giảm chi phí ở một mức độ nào đó và đồng thời đáp ứng các yêu cầu của hoạt động báo chí.

Tham số (đặc điểm kỹ thuật)

Hậu tố

Thiết kế nội bộ

BC: Vòng bi với lồng gang được hướng dẫn bởi các con lăn, phù hợp cho các trục chính của tua -bin gió.

CA/CAC: Vòng bên trong có xương sườn ở cả hai bên, với một vòng dẫn hướng dẫn được hướng dẫn bởi lồng và một cái lồng bằng đồng được gia công.

CC (J)/CJ: Vòng bên trong không có xương sườn, với vòng dẫn hướng dẫn bởi lồng và hai lồng thép đóng dấu.

CCJA/EJA: Vòng bên trong không có xương sườn, với vòng dẫn hướng dẫn bởi vòng ngoài và hai lồng thép đóng dấu.

CAF: Tương tự như loại CA, nhưng với lồng thép gia công.

ECA/ECAC: Lồng bằng đồng được gia công hình nĩa, vòng trong có xương sườn ở cả hai bên, với một vòng dẫn hướng dẫn bởi vòng bên trong và một bộ con lăn nâng cao.

Thiết kế bên ngoài (con dấu, rãnh snap, v.v.)

-Cs, -2cs: Một bên hoặc cả hai bên được trang bị các con dấu NBR tiếp xúc.

-Cs2, -2cs2: Một bên hoặc cả hai bên được trang bị các con dấu FKM tiếp xúc.

-CS5, -2CS5: Một bên hoặc cả hai bên được trang bị các con dấu HNBR tiếp xúc.

-Rs, -2RS: Một bên hoặc cả hai bên được trang bị các con dấu NBR tiếp xúc.

-RS5, -2RS5: Một bên hoặc cả hai bên được trang bị các con dấu HNBR tiếp xúc.

K: Than thon với một độ côn 1:12.

K30: Thiếu th nay với độ côn 1:30.

Thiết kế lồng

F: Lồng thép gia công, được hướng dẫn bởi vòng bên trong.

FA: Lồng thép gia công, được hướng dẫn bởi vòng ngoài.

J: Lồng thép đóng dấu, được hướng dẫn bởi vòng bên trong.

JA: Lồng thép đóng dấu, được hướng dẫn bởi vòng ngoài.

MA: Lồng bằng đồng gia công, được hướng dẫn bởi vòng ngoài.

Vật liệu và nhiệt điều trị

235220: Vòng bên trong được làm cứng trường hợp, và lỗ khoan bên trong có một rãnh xoắn ốc.

HA3: Vòng bên trong được làm cứng trường hợp.

Độ chính xác, giải phóng mặt bằng, tải trước và hoạt động yên tĩnh

C08: Độ chính xác quay đáp ứng độ dung sai P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Giải phóng mặt bằng xuyên tâm nhỏ hơn mức bình thường.

C3: Giải phóng mặt bằng xuyên tâm lớn hơn mức bình thường.

C4: Giải phóng mặt bằng xuyên tâm lớn hơn C3.

C5: Giải phóng mặt bằng xuyên tâm lớn hơn C4.

P5: Độ chính xác và độ chính xác xoay chiều đáp ứng mức độ dung nạp P5.

P6: Độ chính xác về chiều và xoay đáp ứng mức độ dung nạp P6.

P62: P6 + C2.

Bôi trơn

GEM9: Đổ đầy 70 Vang100% SKF LGHB Mỡ 2.

VT143: chứa đầy 25% 45% của SKF LGEP 2 Mỡ.

VT143C: Đổ đầy 70 Mũ100% SKF LGEP 2.

W64: Dầu rắn.

W: Vòng ngoài không có rãnh bôi trơn và lỗ bôi trơn.

W20: Vòng ngoài có ba lỗ bôi trơn.

W26: Vòng bên trong có sáu lỗ bôi trơn.

W33: Vòng ngoài có rãnh bôi trơn và ba lỗ bôi trơn.

W33X: Vòng ngoài có rãnh bôi trơn và sáu lỗ bôi trơn.

W77: Chèn lỗ bôi trơn W33.

W513: W26 + W33.

Các biến thể khác

R505: Vòng bi cho hộp trục đường sắt.

VA405: Vòng bi cho máy móc rung, với lồng thép có đóng dấu cứng.

VA406: Tương tự như VA405, nhưng lỗ khoan bên trong của vòng bên trong hình trụ được phủ PTFE.

VA991: Vòng bi phù hợp cho các ứng dụng tốc độ cao.

VE552 (e): Vòng ngoài ở một bên có ba lỗ ren tương đương để kết nối thiết bị nâng. E chỉ ra rằng ổ trục được trang bị bu lông mắt nâng.

VE553 (e): Tương tự như VE552 (E), nhưng vòng ngoài ở cả hai bên có các lỗ ren.

VG114: Lồng thép đóng dấu cứng.

VQ424: Độ chính xác quay cao hơn C08.

Ứng dụng

In xi lanh hỗ trợ:Các xi lanh in là các thành phần cốt lõi của máy in, bao gồm xi lanh tấm, xi lanh chăn và xi lanh ấn tượng, vv Vòng bi lăn hình cầu được sử dụng để hỗ trợ các xi lanh này, mang tải trọng hướng tâm tương đối lớn được tạo ra trong quá trình xoay tốc độ cao của các hình trụ. Trong quá trình in, các xi lanh có thể trải qua một mức độ lệch nhất nhất định do các yếu tố như thay đổi độ dày giấy và phân phối mực không đồng đều. Hiệu suất tự liên kết của vòng bi con lăn hình cầu có thể tự động bù cho độ võng này, duy trì sự song song giữa các xi lanh, do đó đảm bảo độ chính xác của việc đăng ký và tránh các vấn đề chất lượng như bóng ma và mờ.

Cơ chế cho ăn giấy:Cơ chế cho ăn bằng giấy chịu trách nhiệm truyền đạt chính xác giấy đến vị trí in. Vòng bi lăn hình cầu được lắp đặt trong các phần như trục kẹp giấy, mang lực tác động và ma sát trong quá trình cho ăn giấy. Khả năng mang tải tốt và hiệu suất tự liên kết của họ có thể đảm bảo chuyển động ổn định của các gripper giấy, đảm bảo chuyển chính xác của bài báo và cải thiện hiệu quả và chất lượng của in. Đồng thời, theo hoạt động tốc độ cao lâu dài, khả năng chống mài mòn và độ tin cậy của vòng bi có thể làm giảm hiệu quả số lượng bảo trì thiết bị và thời gian chết.

Hệ thống phân phối mực và cung cấp nước:Các con lăn mực của hệ thống phân phối mực và các con lăn nước của hệ thống phân phối nước cần duy trì vòng quay ổn định và áp suất tiếp xúc chính xác trong quá trình hoạt động. Vòng bi con lăn hình cầu được áp dụng cho các bộ phận hỗ trợ của các con lăn này, có khả năng mang trọng lượng của các con lăn mực và con lăn nước cũng như tải do áp suất của mực và nước trong quá trình quay. Thông qua chức năng tự liên kết, vòng bi có thể bù cho các độ lệch nhỏ xảy ra trong quá trình lắp đặt và hoạt động của các con lăn, đảm bảo tiếp xúc đồng đều giữa các con lăn mực và con lăn nước, do đó có thể chuyển đồng đều vào tấm in, do đó đạt được kết quả in chất lượng cao.

Hệ thống truyền tải:Hệ thống truyền của máy in bao gồm các thành phần như bánh răng và chuỗi, được sử dụng để truyền năng lượng và chuyển động. Vòng bi con lăn hình cầu được lắp đặt trên trục truyền, mang mô -men xoắn và lực xuyên tâm trong quá trình truyền. Hiệu suất tự liên kết của chúng có thể làm giảm ứng suất bổ sung gây ra bởi các lỗi cài đặt hoặc biến dạng của các thành phần truyền trong quá trình hoạt động, đảm bảo hoạt động trơn tru của hệ thống truyền tải và cải thiện hiệu quả truyền. Ngoài ra, hiệu suất niêm phong tốt của vòng bi có thể ngăn chặn các tạp chất như bụi và mực xâm nhập, bảo vệ trạng thái bôi trơn bên trong vòng bi và kéo dài tuổi thọ của vòng bi.

Cơ chế phân phối giấy:Cơ chế phân phối giấy chịu trách nhiệm thu thập gọn gàng các bài báo in. Vòng bi lăn hình cầu được áp dụng cho các bộ phận như xi lanh phân phối giấy, mang trọng lượng của giấy và sự căng thẳng trong quá trình phân phối giấy. Thông qua các chức năng tự liên kết và chịu tải, vòng bi có thể đảm bảo vòng quay ổn định của xi lanh phân phối giấy, cho phép giấy được thu thập và xếp chồng một cách trơn tru, tránh các vấn đề như nếp nhăn giấy và lệch, và cải thiện chất lượng và hiệu quả của việc cung cấp giấy.
