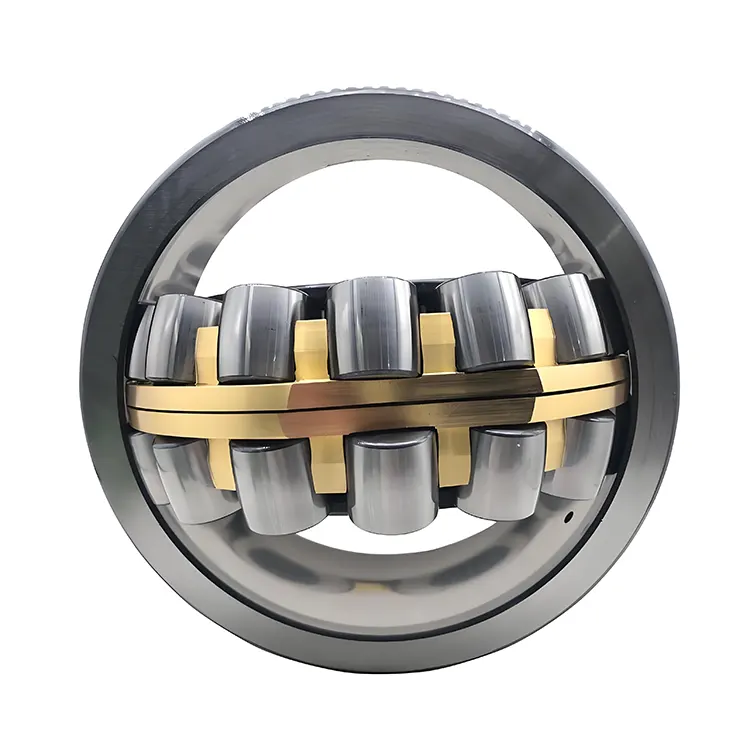

Vòng bi con lăn hình cầu màn hình Shaker

Vòng bi lăn trên màn hình Shaker chất lượng cao được sản xuất bởi Công ty Komel áp dụng thiết kế con lăn hai hàng, có thể chịu tải trọng xuyên tâm tương đối lớn và cũng có một lượng tải trọng trục hai chiều nhất định, đáp ứng các yêu cầu tải phức tạp được tạo ra trong quá trình vận hành màn hình rung.

Đường đua hình cầu: Đường đua vòng ngoài là hình cầu, và vòng trong có hai đường đua nghiêng ở một góc nhất định so với trục mang. Cấu trúc này tạo ra KOMEL với hiệu suất tự liên kết tuyệt vời, cho phép nó tự động thích ứng với các lỗi độ lệch hoặc cài đặt trục. Ngay cả khi hộp màn hình trải qua độ lệch đáng kể do độ rung, nó vẫn có thể đảm bảo hoạt động bình thường trong số tất cả các thành phần và bù cho lỗi đồng trục.

Lồng: Thông thường, một lồng đồng được gia công được sử dụng và hướng dẫn bởi vòng ngoài, phù hợp cho tình huống với tải trọng lập dị. Cũng có những trường hợp sử dụng lồng thép đóng dấu. Sau khi xử lý nhiệt bề mặt và làm cứng, khả năng chống mài mòn của nó được cải thiện. Đối với vòng bi con lăn hình cầu có kích thước lớn cho màn hình rung, vòng bên trong có thể không có xương sườn và sườn giữa nằm trên đường đua bên ngoài và được hướng dẫn xoay bởi đường đua bên ngoài.

Tham số (đặc điểm kỹ thuật)

Hậu tố

Thiết kế nội bộ

BC: Vòng bi với lồng gang được hướng dẫn bởi các con lăn, phù hợp cho các trục chính của tua -bin gió.

CA/CAC: Vòng bên trong có xương sườn ở cả hai bên, với một vòng dẫn hướng dẫn được hướng dẫn bởi lồng và một cái lồng bằng đồng được gia công.

CC (J)/CJ: Vòng bên trong không có xương sườn, với vòng dẫn hướng dẫn bởi lồng và hai lồng thép đóng dấu.

CCJA/EJA: Vòng bên trong không có xương sườn, với vòng dẫn hướng dẫn bởi vòng ngoài và hai lồng thép đóng dấu.

CAF: Tương tự như loại CA, nhưng với lồng thép gia công.

ECA/ECAC: Lồng bằng đồng được gia công hình nĩa, vòng trong có xương sườn ở cả hai bên, với một vòng dẫn hướng dẫn bởi vòng bên trong và một bộ con lăn nâng cao.

Thiết kế bên ngoài (con dấu, rãnh snap, v.v.)

-Cs, -2cs: Một bên hoặc cả hai bên được trang bị các con dấu NBR tiếp xúc.

-Cs2, -2cs2: Một bên hoặc cả hai bên được trang bị các con dấu FKM tiếp xúc.

-CS5, -2CS5: Một bên hoặc cả hai bên được trang bị các con dấu HNBR tiếp xúc.

-Rs, -2RS: Một bên hoặc cả hai bên được trang bị các con dấu NBR tiếp xúc.

-RS5, -2RS5: Một bên hoặc cả hai bên được trang bị các con dấu HNBR tiếp xúc.

K: Than thon với một độ côn 1:12.

K30: Thiếu th nay với độ côn 1:30.

Thiết kế lồng

F: Lồng thép gia công, được hướng dẫn bởi vòng bên trong.

FA: Lồng thép gia công, được hướng dẫn bởi vòng ngoài.

J: Lồng thép đóng dấu, được hướng dẫn bởi vòng bên trong.

JA: Lồng thép đóng dấu, được hướng dẫn bởi vòng ngoài.

MA: Lồng bằng đồng gia công, được hướng dẫn bởi vòng ngoài.

Vật liệu và nhiệt điều trị

235220: Vòng bên trong được làm cứng trường hợp, và lỗ khoan bên trong có một rãnh xoắn ốc.

HA3: Vòng bên trong được làm cứng trường hợp.

Độ chính xác, giải phóng mặt bằng, tải trước và hoạt động yên tĩnh

C08: Độ chính xác quay đáp ứng độ dung sai P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Giải phóng mặt bằng xuyên tâm nhỏ hơn mức bình thường.

C3: Giải phóng mặt bằng xuyên tâm lớn hơn mức bình thường.

C4: Giải phóng mặt bằng xuyên tâm lớn hơn C3.

C5: Giải phóng mặt bằng xuyên tâm lớn hơn C4.

P5: Độ chính xác và độ chính xác xoay chiều đáp ứng mức độ dung nạp P5.

P6: Độ chính xác về chiều và xoay đáp ứng mức độ dung nạp P6.

P62: P6 + C2.

Bôi trơn

GEM9: Đổ đầy 70 Vang100% SKF LGHB Mỡ 2.

VT143: chứa đầy 25% 45% của SKF LGEP 2 Mỡ.

VT143C: Đổ đầy 70 Mũ100% SKF LGEP 2.

W64: Dầu rắn.

W: Vòng ngoài không có rãnh bôi trơn và lỗ bôi trơn.

W20: Vòng ngoài có ba lỗ bôi trơn.

W26: Vòng bên trong có sáu lỗ bôi trơn.

W33: Vòng ngoài có rãnh bôi trơn và ba lỗ bôi trơn.

W33X: Vòng ngoài có rãnh bôi trơn và sáu lỗ bôi trơn.

W77: Chèn lỗ bôi trơn W33.

W513: W26 + W33.

Các biến thể khác

R505: Vòng bi cho hộp trục đường sắt.

VA405: Vòng bi cho máy móc rung, với lồng thép có đóng dấu cứng.

VA406: Tương tự như VA405, nhưng lỗ khoan bên trong của vòng bên trong hình trụ được phủ PTFE.

VA991: Vòng bi phù hợp cho các ứng dụng tốc độ cao.

VE552 (e): Vòng ngoài ở một bên có ba lỗ ren tương đương để kết nối thiết bị nâng. E chỉ ra rằng ổ trục được trang bị bu lông mắt nâng.

VE553 (e): Tương tự như VE552 (E), nhưng vòng ngoài ở cả hai bên có các lỗ ren.

VG114: Lồng thép đóng dấu cứng.

VQ424: Độ chính xác quay cao hơn C08.

Ứng dụng

Công nghiệp khai thác:Trong quá trình khai thác và mặc quần áo quặng, màn hình rung được sử dụng cho các hoạt động như sàng lọc sơ bộ, phân loại và khử nước quặng khai thác. Vòng bi con lăn hình cầu được áp dụng cho các loại màn hình rung khác nhau, chẳng hạn như màn hình rung tròn và màn hình rung tuyến tính. Ví dụ, trong quá trình thay đồ quặng sắt, màn hình rung cần sàng lọc quặng sắt nghiền để loại bỏ tạp chất và quặng có kích thước hạt khác nhau. Tại thời điểm này, vòng bi con lăn hình cầu có thể chịu được lực tác động của quặng và tải độ rung của chính màn hình rung. Hiệu suất tự liên kết của chúng cũng có thể thích ứng với biến dạng và độ lệch nhẹ mà hộp màn hình có thể trải nghiệm trong quá trình rung dài hạn, đảm bảo hoạt động ổn định của công việc sàng lọc.

Công nghiệp than:Trong quá trình rửa và chế biến than, màn hình rung là một trong những thiết bị chính. Vòng bi lăn hình cầu thường được sử dụng trong các phần như các chất kích thích và hộp màn hình của màn hình rung than. Trong các nhà máy giặt than, màn hình rung cần phân loại và sàng lọc than để tách các sản phẩm than có kích thước hạt khác nhau, đồng thời, thực hiện các hoạt động khử nước. Vòng bi con lăn hình cầu có thể mang trọng lượng của than và tải trọng phức tạp được tạo ra trong quá trình rung, đảm bảo hoạt động hiệu quả của màn hình rung và cải thiện chất lượng và hiệu quả sản xuất của việc rửa than.

Công nghiệp luyện kim:Trong sản xuất luyện kim, màn hình rung được sử dụng để sàng lọc và phân loại quặng thiêu kết, quặng viên, v.v., cũng như để xử lý trước nguyên liệu thô. Vòng bi lăn hình cầu đóng một vai trò quan trọng trong màn hình rung luyện kim. Ví dụ, trong xưởng thiêu kết của một nhà máy thép, màn hình rung cần sàng lọc quặng thiêu kết để loại bỏ các hạt và tạp chất không đủ tiêu chuẩn. Vòng bi lăn hình cầu có thể thích nghi với môi trường làm việc ở nhiệt độ cao và bụi bặm, chịu được nhiệt độ cao của quặng thiêu kết và tải trọng tác động tương đối lớn, đảm bảo hoạt động bình thường của màn hình rung và cung cấp nguyên liệu thô đủ điều kiện cho quá trình chế tạo sắt tiếp theo.

Công nghiệp vật liệu xây dựng:Trong quá trình sản xuất các vật liệu xây dựng như xi măng và cát và sỏi, màn hình rung được sử dụng để sàng lọc và phân loại vật liệu. Vòng bi lăn hình cầu được áp dụng cho các màn hình rung trên dây chuyền sản xuất xi măng, chẳng hạn như sàng lọc các nguyên liệu thô như đá vôi và đất sét, cũng như phân loại và sàng lọc các sản phẩm xi măng. Trong bãi cát và sỏi, màn hình rung được sử dụng để sàng lọc cát và sỏi để tách các sản phẩm cát và sỏi có kích thước hạt khác nhau để đáp ứng các nhu cầu khác nhau của các dự án xây dựng. Vòng bi con lăn hình cầu có thể chịu được tác động và độ rung của các vật liệu như cát và sỏi, và hiệu suất tự liên kết tốt của chúng có thể bù cho độ lệch trục gây ra bởi lỗi lắp đặt thiết bị hoặc trong quá trình làm việc, đảm bảo hoạt động ổn định của màn hình rung.

Ngành công nghiệp điện:Trong các nhà máy nhiệt điện, màn hình rung được sử dụng để sàng lọc và loại bỏ các tạp chất khỏi than để đảm bảo sự ổn định và hiệu quả của quá trình đốt lò hơi. Việc áp dụng vòng bi con lăn hình cầu trên màn hình rung trong các nhà máy điện có thể mang trọng lượng của than và tải độ rung, thích ứng với môi trường làm việc phức tạp của nhà máy điện, đảm bảo hoạt động đáng tin cậy của màn hình rung và đảm bảo sản xuất sản xuất điện.

Công nghiệp bảo vệ môi trường:Trong các lĩnh vực bảo vệ môi trường như xử lý chất thải và xử lý nước thải, màn hình rung được sử dụng để sàng lọc và tách chất thải, bùn, v.v ... Việc áp dụng vòng bi con lăn hình cầu trên màn hình rung bảo vệ môi trường có thể mang các tải trọng phức tạp do các đặc tính của vật liệu như chất thải và bùn. Đồng thời, các sản phẩm có hiệu suất niêm phong tốt hơn cũng có thể thích ứng với các môi trường khắc nghiệt như độ ẩm và ăn mòn, đảm bảo hoạt động bình thường của màn hình rung và tạo điều kiện cho tiến trình xử lý môi trường trơn tru.
