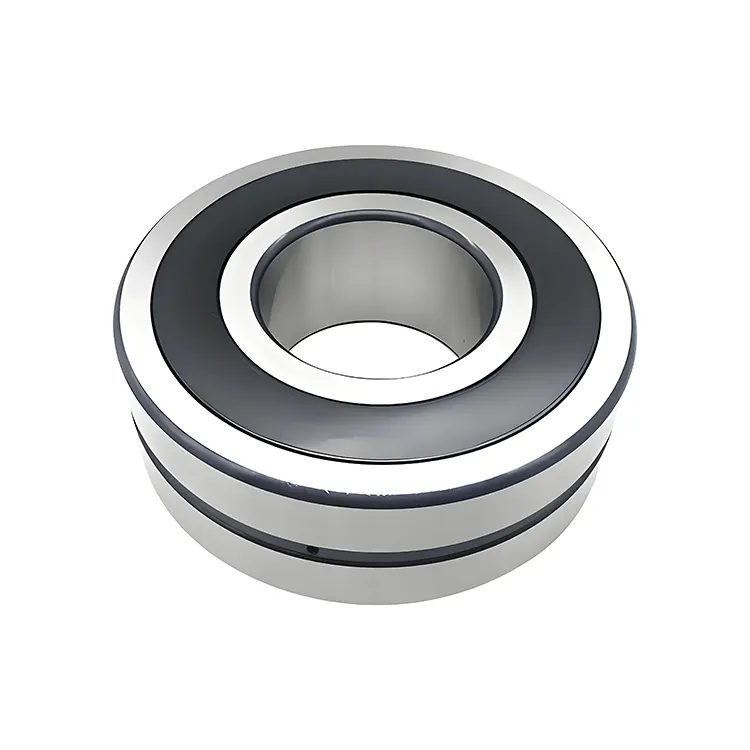

Vòng bi con lạch hình cầu niêm phong

Ngoài các cấu hình cơ bản bao gồm một vòng bên trong, một vòng ngoài, các phần tử xoay (hai hàng con lăn) và một cái lồng, vòng bi con lăn hình cầu được sản xuất bởi Komel có các thiết bị niêm phong ở cả hai bên hoặc một bên của ổ trục. Các dạng cách nhiệt phổ biến nhất là các con dấu tiếp xúc (niêm phong cao su bao gồm cao su nbr butadiene, cao su fkm fluoride, cao su hnbr hydrated nitrile, v.v.) và niêm phong không tiếp xúc (như niêm phong mê cung). Các con dấu tiếp xúc ngăn chặn bụi, bụi bẩn, độ ẩm, vv xâm nhập vào lõi trong khi ngăn dầu rò rỉ từ vòng bi. Các con dấu không tiếp xúc, theo thiết kế đặc biệt, tạo ra một mê cung để ngăn ngừa ô nhiễm và tăng ma sát ổ trục.

Tham số (đặc điểm kỹ thuật)

Hậu tố

Thiết kế nội bộ

BC: Vòng bi với lồng gang được hướng dẫn bởi các con lăn, phù hợp cho các trục chính của tua -bin gió.

CA/CAC: Vòng bên trong có xương sườn ở cả hai bên, với một vòng dẫn hướng dẫn được hướng dẫn bởi lồng và một cái lồng bằng đồng được gia công.

CC (J)/CJ: Vòng bên trong không có xương sườn, với vòng dẫn hướng dẫn bởi lồng và hai lồng thép đóng dấu.

CCJA/EJA: Vòng bên trong không có xương sườn, với vòng dẫn hướng dẫn bởi vòng ngoài và hai lồng thép đóng dấu.

CAF: Tương tự như loại CA, nhưng với lồng thép gia công.

ECA/ECAC: Lồng bằng đồng được gia công hình nĩa, vòng trong có xương sườn ở cả hai bên, với một vòng dẫn hướng dẫn bởi vòng bên trong và một bộ con lăn nâng cao.

Thiết kế bên ngoài (con dấu, rãnh snap, v.v.)

-Cs, -2cs: Một bên hoặc cả hai bên được trang bị các con dấu NBR tiếp xúc.

-Cs2, -2cs2: Một bên hoặc cả hai bên được trang bị các con dấu FKM tiếp xúc.

-CS5, -2CS5: Một bên hoặc cả hai bên được trang bị các con dấu HNBR tiếp xúc.

-Rs, -2RS: Một bên hoặc cả hai bên được trang bị các con dấu NBR tiếp xúc.

-RS5, -2RS5: Một bên hoặc cả hai bên được trang bị các con dấu HNBR tiếp xúc.

K: Than thon với một độ côn 1:12.

K30: Thiếu th nay với độ côn 1:30.

Thiết kế lồng

F: Lồng thép gia công, được hướng dẫn bởi vòng bên trong.

FA: Lồng thép gia công, được hướng dẫn bởi vòng ngoài.

J: Lồng thép đóng dấu, được hướng dẫn bởi vòng bên trong.

JA: Lồng thép đóng dấu, được hướng dẫn bởi vòng ngoài.

MA: Lồng bằng đồng gia công, được hướng dẫn bởi vòng ngoài.

Vật liệu và nhiệt điều trị

235220: Vòng bên trong được làm cứng trường hợp, và lỗ khoan bên trong có một rãnh xoắn ốc.

HA3: Vòng bên trong được làm cứng trường hợp.

Độ chính xác, giải phóng mặt bằng, tải trước và hoạt động yên tĩnh

C08: Độ chính xác quay đáp ứng độ dung sai P5.

C083: C08 + C3.

C084: C08 + C4.

C2: Giải phóng mặt bằng xuyên tâm nhỏ hơn mức bình thường.

C3: Giải phóng mặt bằng xuyên tâm lớn hơn mức bình thường.

C4: Giải phóng mặt bằng xuyên tâm lớn hơn C3.

C5: Giải phóng mặt bằng xuyên tâm lớn hơn C4.

P5: Độ chính xác và độ chính xác xoay chiều đáp ứng mức độ dung nạp P5.

P6: Độ chính xác về chiều và xoay đáp ứng mức độ dung nạp P6.

P62: P6 + C2.

Bôi trơn

GEM9: Đổ đầy 70 Vang100% SKF LGHB Mỡ 2.

VT143: chứa đầy 25% 45% của SKF LGEP 2 Mỡ.

VT143C: Đổ đầy 70 Mũ100% SKF LGEP 2.

W64: Dầu rắn.

W: Vòng ngoài không có rãnh bôi trơn và lỗ bôi trơn.

W20: Vòng ngoài có ba lỗ bôi trơn.

W26: Vòng bên trong có sáu lỗ bôi trơn.

W33: Vòng ngoài có rãnh bôi trơn và ba lỗ bôi trơn.

W33X: Vòng ngoài có rãnh bôi trơn và sáu lỗ bôi trơn.

W77: Chèn lỗ bôi trơn W33.

W513: W26 + W33.

Các biến thể khác

R505: Vòng bi cho hộp trục đường sắt.

VA405: Vòng bi cho máy móc rung, với lồng thép có đóng dấu cứng.

VA406: Tương tự như VA405, nhưng lỗ khoan bên trong của vòng bên trong hình trụ được phủ PTFE.

VA991: Vòng bi phù hợp cho các ứng dụng tốc độ cao.

VE552 (e): Vòng ngoài ở một bên có ba lỗ ren tương đương để kết nối thiết bị nâng. E chỉ ra rằng ổ trục được trang bị bu lông mắt nâng.

VE553 (e): Tương tự như VE552 (E), nhưng vòng ngoài ở cả hai bên có các lỗ ren.

VG114: Lồng thép đóng dấu cứng.

VQ424: Độ chính xác quay cao hơn C08.

Ứng dụng

Khai thác và xử lý khai thác:Trong môi trường khai thác, một số lượng lớn các loại hạt như bụi và trầm tích tồn tại. Đồng thời, thiết bị sẽ tạo ra độ rung tương đối lớn và tải trọng tác động trong quá trình hoạt động. Vòng bi con lăn hình cầu kín thường được sử dụng trong các thiết bị như máy nghiền, nhà máy bóng, màn hình rung và băng tải đai. Ví dụ, trong phần trục chính của máy nghiền, ổ trục hình cầu được niêm phong có thể chịu được các tác động và rung động mạnh mẽ, ngăn chặn bụi và các hạt đá bị nghiền nát xâm nhập vào bên trong ổ trục và đảm bảo hoạt động ổn định của máy nghiền. Trong một nhà máy bóng, ổ trục có thể chịu tải trọng nặng và cấu trúc niêm phong có thể tránh được sự xâm nhập của các mảnh vụn từ môi trường mài và vật liệu, do đó kéo dài tuổi thọ của ổ trục.

Công nghiệp luyện kim:Trong quá trình sản xuất luyện kim, có những điều kiện làm việc phức tạp như nhiệt độ cao, mảnh vụn kim loại, quy mô máy nghiền và chất lỏng làm mát. Vòng bi con lăn hình cầu được niêm phong phù hợp cho các thiết bị như nhà máy lăn, máy đúc liên tục, thiết bị sạc lò cao và băng tải thép. Lấy một nhà máy lăn làm ví dụ, ổ trục cần phải mang các lực lăn khổng lồ và ứng suất nhiệt. Cấu trúc niêm phong có thể ngăn ngừa quy mô máy nghiền, chất lỏng làm mát và các tạp chất khác xâm nhập, duy trì trạng thái bôi trơn tốt của ổ trục và đảm bảo xoay vòng chính xác của các cuộn lăn. Các thiết bị rung khuôn và các bảng con lăn truyền tải của các máy đúc liên tục cũng đòi hỏi các vòng bi như vậy để thích nghi với các điều kiện làm việc của nhiệt độ cao và tải trọng nặng.

Máy móc xây dựng và kỹ thuật:Máy móc xây dựng và kỹ thuật như máy xúc, máy xúc lật, cần cẩu, máy ủi và máy trộn bê tông thường hoạt động trong môi trường ngoài trời với nhiều bụi, cũng như điều kiện lầy lội và ẩm ướt. Vòng bi con lăn hình cầu kín có thể được áp dụng cho các cơ chế xoay, các điểm bản lề của sự bùng nổ và gậy, trục bánh xe và trục trộn của các thiết bị này. Ví dụ, vòng bi xoay của máy đào sử dụng vòng bi con lăn hình cầu kín, có thể mang tải trọng xuyên tâm, trục và lật phức tạp. Đồng thời, cấu trúc niêm phong có thể ngăn chặn sự xâm nhập của đất, cát và nước, đảm bảo sự xoay vòng và độ tin cậy linh hoạt của thiết bị.

Sản xuất xi măng:Các thiết bị sản xuất xi măng như lò quay, nhà máy nguyên liệu thô, nhà máy xi măng và máy tách bột có môi trường làm việc khắc nghiệt với một lượng lớn bụi và tải trọng nặng trong quá trình hoạt động. Vòng bi con lăn hình cầu đóng một vai trò quan trọng trong các thiết bị này. Ví dụ, trong các con lăn hỗ trợ và vòng bi lăn của lò quay, cấu trúc niêm phong có thể ngăn chặn hiệu quả sự xâm nhập của bụi xi măng, mang trọng lượng lớn của thân lò và các rung động trong quá trình hoạt động và đảm bảo hoạt động ổn định của lò quay. Vòng bi chính của các nhà máy nguyên liệu thô và các nhà máy xi măng cũng dựa vào các vòng bi này để chịu tải trọng nặng và ngăn ngừa ô nhiễm bụi.

Ngành công nghiệp điện:Trong các nhà máy điện, cho dù đó là sản xuất nhiệt điện, sản xuất thủy điện hay phát điện gió, có những thiết bị sử dụng vòng bi con lăn hình cầu kín. Chẳng hạn như các ống bột than, quạt và bơm nước trong các nhà máy nhiệt điện, tua -bin nước và máy phát điện trong các nhà máy thủy điện, cũng như các trục chính và hệ thống ngáp của tua -bin gió trong các nhà máy điện gió. Lấy một tuabin gió làm ví dụ, ổ trục chính cần phải chịu tải trọng trục và xuyên tâm rất lớn. Cấu trúc niêm phong của ổ trục hình cầu kín có thể ngăn chặn sự xâm nhập của cát, gió, nước mưa và độ ẩm, thích nghi với môi trường làm việc ngoài trời khắc nghiệt và đảm bảo hoạt động đáng tin cậy của tuabin gió.

Ngành công nghiệp giấy:Trong quá trình làm giấy, thiết bị sản xuất giấy sẽ tiếp xúc với các chất như nước, tác nhân hóa học và sợi. Vòng bi con lăn hình cầu kín có thể được sử dụng trong các phần như phần báo chí, phần sấy và dây điện của máy giấy. Trong phần báo chí, ổ trục cần phải chịu áp lực trong quá trình ép giấy và cấu trúc niêm phong có thể ngăn các sợi bột giấy và giấy xâm nhập, bảo vệ ổ trục khỏi ăn mòn và hao mòn. Vòng bi trong phần sấy cần phải chịu được nhiệt độ cao và hơi nước, và thiết bị niêm phong có thể ngăn ngừa mất dầu mỡ bôi trơn và sự xâm nhập của tạp chất bên ngoài, đảm bảo sự quay ổn định của các cuộn sấy.
