Vòng bi con lăn hình trụ đơn hàng

Công ty TNHH Komel Bear, Ltd là nhà sản xuất và nhà cung cấp mang dòng hình trụ hình trụ hàng đầu tại Trung Quốc. Chúng tôi đã được chuyên về ổ trục được nộp trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và chúng tôi đã xuất khẩu vòng bi của chúng tôi sang nhiều thị trường. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

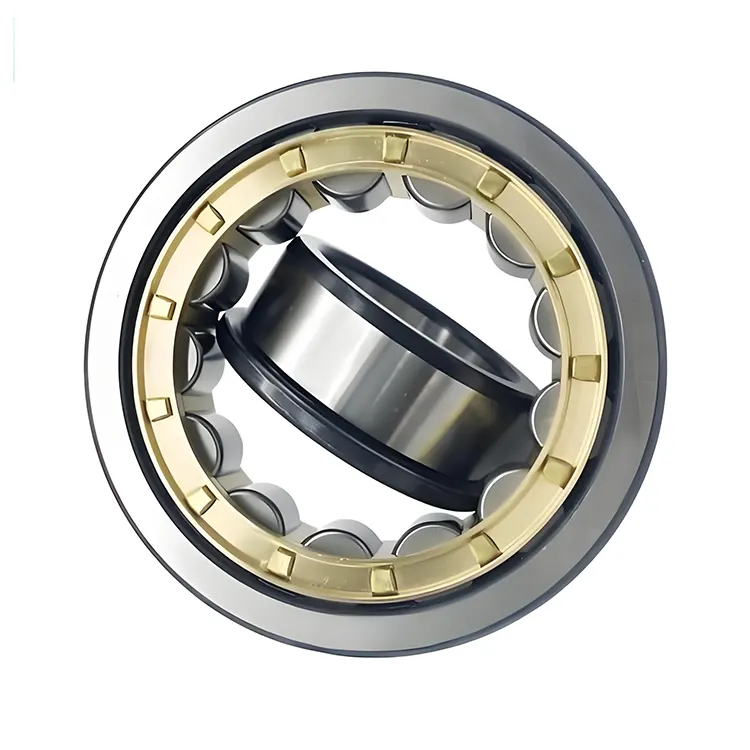

Đơn vị ổ trục hình trụ đơn chất lượng cao được sản xuất bởi Komel bao gồm một vòng bên trong, vòng ngoài, một con lăn hình trụ và một cái lồng. Cả hai vòng bên trong và bên ngoài đều có đường đua, và con lăn tròn nằm ở giữa đường đua. Chức năng của cơ chế là cách ly các cuộn dây xuyên suốt, để ngăn các cuộn dây chống lại nhau và căng thẳng, và để đảm bảo hoạt động bình thường và mịn. Các con lăn hình trụ được kết nối trực tiếp với đường đua, cho phép ổ trục chịu được tải trọng xuyên tâm cao. Có nhiều phong cách khác nhau. Thông thường, một số loại không có xương sườn ở vòng trong hoặc bên ngoài, một số loại có một xương sườn ở cả vòng bên trong và bên ngoài, một số loại có hai xương sườn trên cả hai vòng bên trong và bên ngoài, v.v. Những vòng bi này có khả năng tải trọng tâm cao, mô -men xoắn quan trọng thấp, tốc độ quay cao và dễ cài đặt và loại bỏ, và được sử dụng rộng rãi trong sản xuất công cụ máy móc, ô tô, thép và khai thác trong nhiều ngành công nghiệp.

Tham số (đặc điểm kỹ thuật)

Số mô hình	Đường kính bên trong	Đường kính ngoài	Chiều rộng
Không phải 202	15	35	11
NJ 202	15	35	11
NJ 203	17	40	12
Không phải 203	17	40	12
Không phải 2203	17	40	16
Không phải 303	17	47	14
NUP 2203	17	40	16
NJ 204	20	47	14
NJ 2204	20	47	18
NJ 2304	20	52	11
NJ 304	20	52	15
Không phải 204	20	47	14
Không phải 2204	20	47	18
Không phải 2304	20	52	11
Không phải 304	20	52	15
NUP 204	20	47	14
NUP 2204	20	47	18
NUP 304	20	52	15
NUP 2304	20	52	21
N 205	25	52	15
N 305	25	62	17
NJ 205	25	52	15
NJ 2205	25	52	18
NJ 305	25	62	17
NJ 2305	25	62	24
Không phải 1005	25	47	12
Không phải 205	25	52	15
Không phải 2205	25	52	18
Không phải 305	25	62	17
Không phải 2305	25	62	24
Không 405	25	80	24
NUP 205	25	52	15
NUP 2205	25	52	18
NUP 2305	25	62	24
NUP 305	25	62	17
NUP 405	25	80	24
N 206	30	62	16
N 306	30	72	19
N 2306	30	72	27
NJ 206	30	62	16
NJ 2206	30	62	20
NJ 306	30	72	19
NJ 2306	30	72	27
NJ 406	30	90	23
Không phải 206	30	62	16
Không phải 2206	30	62	20
Không phải 306	30	72	19
Không 406	30	90	23
Không phải 2306	30	72	27
NUP 206	30	62	16
NUP 2206	30	62	20
NUP 306	30	72	19
NUP 2306	30	72	27
N 207	35	72	17
N 307	35	80	21
NJ 207	35	72	17
NJ 2207	35	72	23
NJ 307	35	80	27
NJ 2307	35	80	31
NJ 407	35	100	25
Không phải 1007	35	62	14
Không phải 207	35	72	17
Không phải 2207	35	72	23
Không phải 307	35	80	21
Không phải 2307	35	80	31
Không có 407	35	100	25
NUP 207	35	70	27
NUP 2207	35	72	23
NUP 307	35	80	21
NUP 2307	35	80	31
N 208	40	80	18
N 308	40	90	23
N 408	40	110	27
NJ 208	40	80	18
NJ 2208	40	80	23
NJ 308	40	90	23
NJ 2308	40	90	33
NJ 408	40	110	27
Không phải 1008	40	68	15
Không phải 208	40	80	18
Không phải 2208	40	80	23
Không phải 308	40	90	23
Không phải 2308	40	90	33
Không 408	40	110	27
NUP 208	40	80	18
NUP 2208	40	80	23
NUP 308	40	90	23
NUP 2308	40	90	33
NUP 408	40	110	27
N 209	45	85	19
N 309	45	100	25
N 409	45	120	29
NJ 209	45	85	19
NJ 2209	45	85	23
NJ 309	45	100	25
NJ 2309	45	100	36
NJ 409	45	120	29
Không phải 1009	45	75	16
Không phải 209	45	85	19
Không có 2209	45	85	23
Không phải 309	45	100	25
Không phải 2309	45	100	36
Không 409	45	120	29
NUP 209	45	85	19
NUP 2209	45	85	23
NUP 309	45	100	25
NUP 2309	45	100	36
NUP 409	45	120	29
N 210	50	90	20
N 310	50	110	27
N 410	50	130	31
NJ 210	50	90	20
NJ 2210	50	90	23
NJ 310	50	110	27
NJ 2310	50	110	40
NJ 410	50	130	31
Không phải 1010	50	80	16
Không phải 210	50	90	20
Không 2210	50	90	23
Không phải 310	50	110	40
Không phải 410	50	130	31
NUP 210	50	90	20
NUP 2210	50	90	23
NUP 310	50	110	27
NUP 2310	50	110	40
N 211	55	100	21
N 311	55	120	29
N 411	55	140	33
NJ 211	55	100	21
NJ 2211	55	100	25
NJ 311	55	120	29
NJ 2311	55	120	43
NJ 411	55	140	43
Không 1011	55	90	18
Số 211	55	100	21
Không có 2211	55	100	25
Không có 2311	55	120	43
Số 311	55	120	29
Không có 411	55	140	33
NUP 211	55	100	21
NUP 2211	55	100	25
NUP 311	55	120	29
NUP 2311	55	120	43
NUP 411	55	140	33
N 212	60	110	22
N 312	60	130	31
N 2312	60	130	46
NJ 212	60	110	22
NJ 2212	60	110	28
NJ 312	60	130	31
NJ 2312	60	130	46
NJ 412	60	150	35
Không có 1012	60	95	18
Không 212	60	110	22
Không có 2212	60	110	28
Không phải 312	60	130	31
Không có 2312	60	130	46
Không có 412	60	150	35
NUP 212	60	110	22
NUP 2212	60	110	28
NUP 312	60	130	31
NUP 2312	60	130	46
NUP 412	60	150	35
N 213	65	140	23
N 313	65	140	33
NJ 213	65	120	23
NJ 2213	65	120	31
NJ 313	65	140	33
NJ 2313	65	140	48
NJ 413	65	160	37
Không phải 1013	65	100	18
Không 213	65	120	23
Không có 2213	65	120	31
Không phải 313	65	140	33
Không có 2313	65	140	48
Không có 413	65	160	37
NUP 213	65	120	23
NUP 2213	65	120	31
Không phải 313	65	140	33
Không có 2313	65	140	48
Không có 413	65	160	37
NUP 213	65	120	23
NUP 2213	65	120	31
NUP 313	65	140	33
NUP 2313	65	140	48
NUP 413	65	160	37

Hậu tố

Liên quan đến thiết kế nội bộ

· E: Thiết kế nâng cao. Thiết kế này thường có nghĩa là sự gia tăng số lượng các yếu tố lăn, tối ưu hóa kích thước của chúng hoặc cải thiện cấu trúc lồng, do đó tăng cường tải trọng của ổ trục. Ví dụ, một số vòng bi con lăn hình trụ đơn của SKF với hậu tố "E" có tính năng hình học bên trong và thiết kế lồng bên trong, dẫn đến tải trọng cao hơn.

· EM: Thiết kế nâng cao với lồng bằng đồng gia công. So với lồng thông thường, lồng bằng đồng gia công có sức mạnh tốt hơn và khả năng chống mài mòn, làm cho nó phù hợp với điều kiện làm việc đòi hỏi khắt khe hơn.

· MA: Nó sử dụng một chiếc lồng bằng đồng được gia công được hướng dẫn bởi vòng ngoài. Loại lồng này có thể cung cấp bôi trơn tốt và hiệu suất tản nhiệt. Trong khi đó, hướng dẫn vòng ngoài đảm bảo sự ổn định của lồng trong quá trình quay tốc độ cao.

Liên quan đến lớp dung sai

· P0: Lớp dung sai bình thường. Đây là lớp dung sai phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· P6: Một lớp dung sai chặt chẽ hơn P0. Nó được áp dụng cho các tình huống trong đó một mức độ chính xác quay nhất định, chẳng hạn như trục nguồn cấp dữ liệu của máy công cụ.

· P5: Độ chính xác cao hơn P6. Nó thường được sử dụng trong các trục chính của máy công cụ chính xác cao, thiết bị hàng không vũ trụ và các trường khác với các yêu cầu chính xác cực cao.

Liên quan đến giải phóng mặt bằng

· C1: nhỏ hơn độ thanh thải bình thường. Nó phù hợp cho các tình huống trong đó cần kiểm soát nghiêm ngặt các chuyển vị trục và xuyên tâm, chẳng hạn như các trục chính của máy công cụ chính xác.

· C2: Độ thanh thải nhỏ hơn độ thanh thải bình thường nhưng lớn hơn C1. Nó được sử dụng khi cần một mức độ kiểm soát giải phóng mặt bằng nhất định nhưng không nghiêm ngặt.

· CN: Giải phóng mặt bằng bình thường. Đây là lớp giải phóng mặt bằng được sử dụng phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· C3: Giải phóng mặt bằng lớn hơn độ thanh thải bình thường. Nó thường được sử dụng trong môi trường nhiệt độ cao hoặc khi sự can thiệp phù hợp giữa trục và vỏ ổ trục tương đối lớn, để bù cho sự giảm độ thanh thải do thay đổi nhiệt độ hoặc phù hợp.

· C4: Giải phóng mặt bằng lớn hơn C3. Nó phù hợp cho môi trường nhiệt độ cao hơn hoặc giao thoa lớn hơn phù hợp.

· C5: Giải phóng mặt bằng lớn nhất. Nó thường được sử dụng trong điều kiện làm việc đặc biệt với nhiệt độ cao, tốc độ cao hoặc sự can thiệp lớn phù hợp.

Ứng dụng

Ngành công cụ máy công cụ:Nó thường được sử dụng trong các trục chính của máy công cụ. Nó có thể chịu được các lực cắt xuyên tâm trong quá trình gia công của máy công cụ, đảm bảo độ chính xác và độ ổn định của trục chính, do đó cải thiện độ chính xác gia công và chất lượng bề mặt.

Công nghiệp xe máy:Trong động cơ điện, vòng bi con lăn hình trụ một hàng được sử dụng để hỗ trợ rôto, mang trọng lượng của rôto và các lực xuyên tâm được tạo ra trong quá trình hoạt động để đảm bảo hoạt động bình thường của động cơ.

Thiết bị luyện kim:Ví dụ, vòng bi cuộn và cuộn sao lưu làm việc của các nhà máy lăn có thể chịu được tải trọng xuyên tâm khổng lồ trong quá trình lăn, đảm bảo hoạt động ổn định của các cuộn và độ chính xác của cuộn.

Máy móc khai thác: Trong các thiết bị như máy nghiền và nhà máy bóng, vòng bi con lăn hình trụ một hàng được sử dụng để hỗ trợ các thành phần hạng nặng, mang các tác động và tải được tạo ra trong quá trình nghiền và mài quặng.

Thẻ nóng: Vòng bi con lăn hình trụ đơn hàng
