Vòng bi con lăn bổ sung đầy đủ

Công ty TNHH Komel Bear, Ltd là một nhà sản xuất và nhà cung cấp mang dòng patin hình trụ bổ sung đầy đủ ở Trung Quốc. Chúng tôi đã được chuyên về ổ trục được nộp trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và chúng tôi đã xuất khẩu vòng bi của chúng tôi sang nhiều thị trường. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

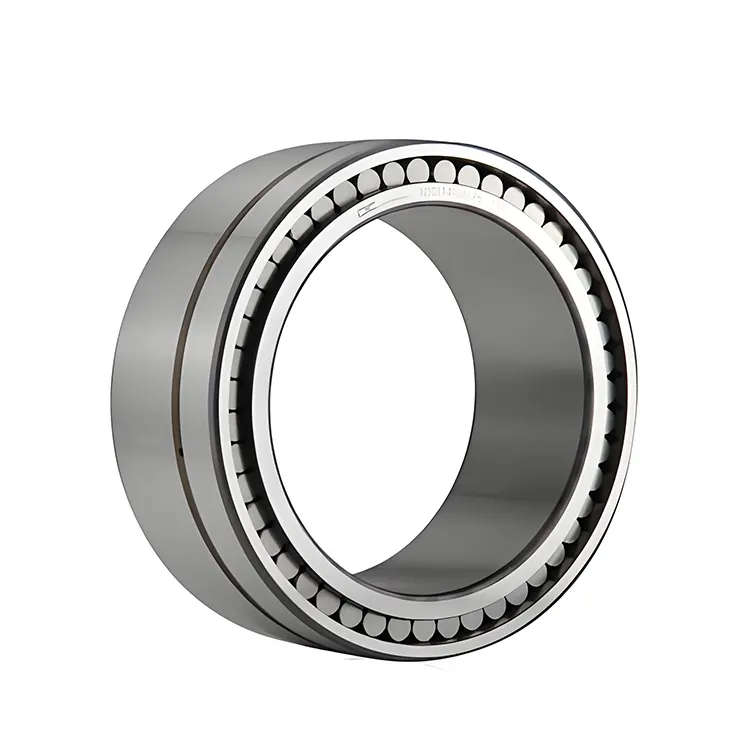

Vòng bi con lăn hình trụ bổ sung đầy đủ chất lượng cao của Komel không có cấu trúc hỗ trợ nhưng chứa đầy vòng bi hình trụ giữa các vòng bên trong và bên ngoài. Thiết kế này làm tăng số lượng con lăn trong ổ trục, do đó làm tăng diện tích tiếp xúc giữa ổ trục và đường đua. Không có khung hỗ trợ để lấp đầy không gian, các bánh xe được sắp xếp gần nhau hơn và trọng lượng xuyên tâm trên tàu sân bay nhỏ hơn. Điều này có thể cung cấp khả năng mang trọng lượng lớn hơn trong một không gian nhỏ hơn. Những vòng bi này có các đặc điểm của trọng lượng cao, cường độ cao, cấu trúc nhỏ gọn và tốc độ quay thấp. Xe lăn hình trụ đầy đủ dịch vụ của công ty chúng tôi được sử dụng rộng rãi trong máy móc hạng nặng, thiết bị nâng và vận chuyển, xe công nghiệp và máy móc hạng nặng chuyển động nhanh.

Tham số (đặc điểm kỹ thuật)

Số mô hình	Đường kính bên trong	Đường kính ngoài	Chiều rộng
NCF 2920	100	140	24
NCF 3020	100	150	37
NCF 3024	120	180	46
NCF 2926	130	180	30
NCF 3026	130	200	52
NCF 2928	140	190	30
NCF 3028	140	210	53
NCF 2930	150	210	36
NCF 3030	150	225	56
NCF 2932	160	220	36
NCF 3032	160	260	60
NCF 2934	170	230	36
NCF 3034	170	260	67
NCF 2936	180	250	42
NCF 3036	180	280	74
NCF 2938	190	260	42
NCF 3038	190	290	75
NCF 1840	200	250	24
NCF 2940	200	280	48
NCF 3040	200	310	82
NCF 1844	220	270	24
NCF 2944	220	300	48
NCF 3044	220	340	90
NCF 1848	240	300	28
NCF 2948	240	320	48
NCF 3048	240	360	92
NCF 1852	260	320	28
NCF 2952	260	360	60
NCF 3052	260	400	104
NCF 1856	280	350	33
NCF 2956	280	380	60
NCF 3056	280	420	106
NCF 1860	300	380	38
NCF 4860	300	380	80
NCF 2960	300	420	72
NCF 3060	300	460	118
NCF 1864	320	400	38
NCF 2964	320	440	72
NCF 3064	320	480	121
NCF 1868	320	440	38
NCF 2968	340	460	72
NCF 3068	340	520	133
NCF 1872	360	440	38
NCF 2972	360	480	72
NCF 3072	360	540	134
NCF 1876	380	480	46
NCF 2976	380	520	82
NCF 3076	380	560	135
NCF 1880	400	500	46
NCF 2980	400	540	82
NCF 3080	400	600	148
NCF 1888	440	540	46
NCF 2988	440	600	95
NCF 3088	440	650	157
NCF 1892	460	580	56
NCF 2992	460	620	95
NCF 3092	460	680	163
NCF 1896	480	600	72
NCF 2996	480	650	100
NCF 3096	480	700	165
NCF 18/500	500	620	56
NCF 28/500	500	620	72
NCF 29/500	500	670	100
NCF 30/500	500	720	167
NCF 18/530	530	650	56
NCF 28/530	530	650	72
NCF 29/530	530	710	106
NCF 30/530	530	780	185
NCF 18/560	560	680	56
NCF 28/560	560	680	72
NCF 29/560	560	750	112
NCF 30/560	560	820	195
NCF 18/600	600	730	60
NCF 29/600	600	800	118
NCF 18/630	630	780	69
NCF 29/630	630	850	128
NCF 18/670	670	820	69
NCF 28/670	670	820	88
NCF 29/670	670	900	136
NCF 29/710	610	950	140
NCF 18/750	750	920	78
NCF 28/750	750	920	100
NCF 29/750	750	1000	145
NCF 18/800	800	980	82
NCF 28/800	800	980	106
NCF 29/800	800	1060	150
NCF 29/850	850	1120	155
NCF 29/900	900	1180	165
NCF 29/950	950	1250	175
NCF 29/1000	1000	1320	185
NCF 18/1120	1120	1360	106
NCF 18/1400	1400	1700	132

Hậu tố

Liên quan đến thiết kế nội bộ

· E: Thiết kế nâng cao. Thiết kế này thường có nghĩa là sự gia tăng số lượng các yếu tố lăn, tối ưu hóa kích thước của chúng hoặc cải thiện cấu trúc lồng, do đó tăng cường tải trọng của ổ trục. Ví dụ, một số vòng bi con lăn hình trụ đơn của SKF với hậu tố "E" có tính năng hình học bên trong và thiết kế lồng bên trong, dẫn đến tải trọng cao hơn.

· EM: Thiết kế nâng cao với lồng bằng đồng gia công. So với lồng thông thường, lồng bằng đồng gia công có sức mạnh tốt hơn và khả năng chống mài mòn, làm cho nó phù hợp với điều kiện làm việc đòi hỏi khắt khe hơn.

· MA: Nó sử dụng một chiếc lồng bằng đồng được gia công được hướng dẫn bởi vòng ngoài. Loại lồng này có thể cung cấp bôi trơn tốt và hiệu suất tản nhiệt. Trong khi đó, hướng dẫn vòng ngoài đảm bảo sự ổn định của lồng trong quá trình quay tốc độ cao.

Liên quan đến lớp dung sai

· P0: Lớp dung sai bình thường. Đây là lớp dung sai phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· P6: Một lớp dung sai chặt chẽ hơn P0. Nó được áp dụng cho các tình huống trong đó một mức độ chính xác quay nhất định, chẳng hạn như trục nguồn cấp dữ liệu của máy công cụ.

· P5: Độ chính xác cao hơn P6. Nó thường được sử dụng trong các trục chính của máy công cụ chính xác cao, thiết bị hàng không vũ trụ và các trường khác với các yêu cầu chính xác cực cao.

Liên quan đến giải phóng mặt bằng

· C1: nhỏ hơn độ thanh thải bình thường. Nó phù hợp cho các tình huống trong đó cần kiểm soát nghiêm ngặt các chuyển vị trục và xuyên tâm, chẳng hạn như các trục chính của máy công cụ chính xác.

· C2: Độ thanh thải nhỏ hơn độ thanh thải bình thường nhưng lớn hơn C1. Nó được sử dụng khi cần một mức độ kiểm soát giải phóng mặt bằng nhất định nhưng không nghiêm ngặt.

· CN: Giải phóng mặt bằng bình thường. Đây là lớp giải phóng mặt bằng được sử dụng phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· C3: Giải phóng mặt bằng lớn hơn độ thanh thải bình thường. Nó thường được sử dụng trong môi trường nhiệt độ cao hoặc khi sự can thiệp phù hợp giữa trục và vỏ ổ trục tương đối lớn, để bù cho sự giảm độ thanh thải do thay đổi nhiệt độ hoặc phù hợp.

· C4: Giải phóng mặt bằng lớn hơn C3. Nó phù hợp cho môi trường nhiệt độ cao hơn hoặc giao thoa lớn hơn phù hợp.

· C5: Giải phóng mặt bằng lớn nhất. Nó thường được sử dụng trong điều kiện làm việc đặc biệt với nhiệt độ cao, tốc độ cao hoặc sự can thiệp lớn phù hợp.

Ứng dụng

Ngành công cụ máy công cụ:Nó thường được sử dụng trong các trục chính của máy công cụ. Nó có thể chịu được các lực cắt xuyên tâm trong quá trình gia công của máy công cụ, đảm bảo độ chính xác và độ ổn định của trục chính, do đó cải thiện độ chính xác và chất lượng bề mặt gia công.

Công nghiệp xe máy:Trong động cơ điện, vòng bi con lăn hình trụ một hàng được sử dụng để hỗ trợ rôto, mang trọng lượng của rôto và các lực xuyên tâm được tạo ra trong quá trình hoạt động để đảm bảo hoạt động bình thường của động cơ.

Thiết bị luyện kim:Ví dụ, vòng bi cuộn và cuộn sao lưu làm việc của các nhà máy lăn có thể chịu được tải trọng xuyên tâm khổng lồ trong quá trình lăn, đảm bảo hoạt động ổn định của các cuộn và độ chính xác của cuộn.

Máy móc khai thác: Trong các thiết bị như máy nghiền và nhà máy bóng, vòng bi con lăn hình trụ một hàng được sử dụng để hỗ trợ các thành phần hạng nặng, mang các tác động và tải được tạo ra trong quá trình nghiền và mài quặng.

Thẻ nóng: Vòng bi con lăn bổ sung đầy đủ
