Vòng bi đẩy hình cầu

Công ty TNHH Komel Bear, Ltd là nhà sản xuất và nhà cung cấp mang lực đẩy hình cầu hàng đầu tại Trung Quốc. Chúng tôi đã được chuyên về ổ trục được nộp trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và chúng tôi đã xuất khẩu vòng bi của chúng tôi sang nhiều thị trường. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

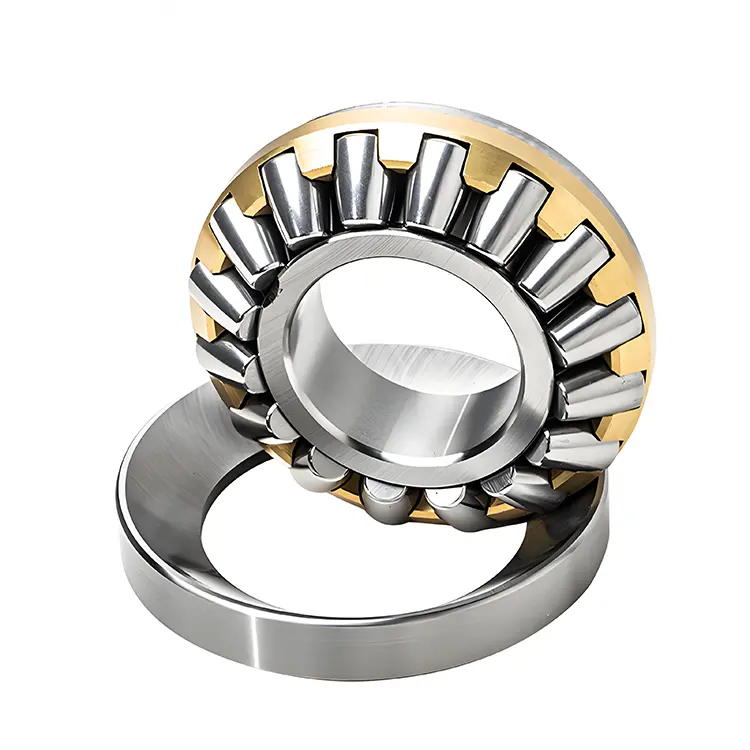

Vòng bi con lăn đẩy hình cầu komel của Trung Quốc bao gồm một vỏ hình nòng súng, bề mặt bên trong với mương, bề mặt bên ngoài và một ống lót. Thùng là con lăn rắn được sử dụng làm công cụ lăn. Thiết kế cung cấp một sự phù hợp chặt chẽ hơn giữa các vòng bên trong và bên ngoài của ổ trục dưới tải trọng trục, do đó đạt được tiếp xúc tốt hơn giữa ổ trục đẩy hình cầu và đường đua và giảm căng thẳng. Mỗi vòng bên trong và bên ngoài có một đường đua nhận các bộ phận xoay.

Đường đua bên trong có một thiết kế phân chia bao gồm máy giặt và lỗ đôi. Các vòng đệm trục có một đường đua chung phù hợp với vòng quay, trong khi vòng đệm lực đẩy được sử dụng để ngăn chặn chuyển động quay. Vòng bi lăn đẩy hình cầu thường là yếu tố quan trọng nhất và hình dạng của nó hài hòa với vòng quay, cung cấp hỗ trợ và hướng dẫn.

Lồng được sử dụng để phân phối đúng các vòng quay và hướng di chuyển của chúng, đảm bảo hoạt động trơn tru của các bánh răng mà không có phản ứng dữ dội. Thiết kế của lồng phải tính đến các đặc điểm của chuyển động rôto theo hướng trục và hướng tâm để đảm bảo tính ổn định và độ tin cậy trong quá trình quay và tự tải tốc độ cao.

Những vòng bi này có khả năng tải cao, đặc điểm tự trung tâm tốt, hệ số ma sát cao và khả năng chống tải. Chúng được sử dụng rộng rãi trong các ngành công nghiệp như luyện kim, khai thác, dầu khí và năng lượng gió.

Tham số (đặc điểm kỹ thuật)

Số mô hình	Đường kính bên trong	Đường kính ngoài	Chiều rộng
29412	60	130	42
29414	70	150	48
29415	75	160	51
29416	80	170	54
29317	85	150	39
29417	85	180	58
29318	90	155	39
29418	90	190	60
29320	100	170	42
29420	100	210	67
29322	110	190	48
29422	110	230	73
29324	120	210	54
29424	120	250	78
29326	130	225	58
29426	130	270	85
29328	140	240	60
29428	140	280	85
29230	150	215	39
29330	150	250	60
29430	150	300	90
29332	160	270	64
29432	160	320	95
29334	170	280	67
29434	170	340	103
29236	180	250	42
29336	180	300	73
29436	180	360	109
29338	190	320	78
29438	190	380	115
29240	200	280	48
29340	200	340	85
29440	200	400	122
29244	220	300	48
29344	220	360	85
29444	220	420	122
29248	240	340	60
29348	240	380	85
29448	240	440	122
29252	260	360	60
29352	260	420	95
29452	260	480	132
29256	280	380	60
29356	280	440	95
29456	280	520	145
29260	300	420	73
29360	300	480	109
29460	300	540	145
29264	320	440	73
29364	320	500	109
29464	320	580	155
29268	340	460	73
29368	340	540	122
29468	340	620	170
29272	360	500	85
29372	360	560	122
29472	360	640	170
29276	380	520	85
29376	380	600	132
29476	380	670	175
29280	400	540	85
29380	400	620	132
29480	400	710	185
29284	420	580	95
29384	420	650	140
29484	420	730	185
29288	440	600	95
29388	440	680	145
29488	440	780	206
29292	460	620	95
29392	460	710	150
29492	460	800	206
29296	480	650	103
29396	480	730	150
29496	480	850	224
292/500	500	670	103
293/500	500	750	150
294/500	500	870	224
292/530	530	710	109
293/530	530	800	160
294/530	530	920	236
292/560	560	750	115
294/560	560	980	250
292/600	600	800	122
293/600	600	900	180
294/600	600	1030	258
292/630	630	850	132
293/630	630	950	190
294/630	630	1090	280
292/670	670	900	140
294/670	670	1150	290
293/710	710	1060	212
294/710	710	1220	308
292/750	750	1000	150
293/750	750	1120	224
294/750	750	1280	315
292/800	800	1060	155
293/800	800	1180	230
294/800	800	1360	335
292/850	850	1120	160
294/850	850	1440	354
294/900	900	1520	372

Hậu tố

Liên quan đến thiết kế nội bộ

· E: Thiết kế nâng cao. Thiết kế này thường có nghĩa là sự gia tăng số lượng các yếu tố lăn, tối ưu hóa kích thước của chúng hoặc cải thiện cấu trúc lồng, do đó tăng cường tải trọng của ổ trục. Ví dụ, một số vòng bi con lăn hình trụ đơn của SKF với hậu tố "E" có tính năng hình học bên trong và thiết kế lồng bên trong, dẫn đến tải trọng cao hơn.

· EM: Thiết kế nâng cao với lồng bằng đồng gia công. So với lồng thông thường, lồng bằng đồng gia công có sức mạnh tốt hơn và khả năng chống mài mòn, làm cho nó phù hợp với điều kiện làm việc đòi hỏi khắt khe hơn.

· MA: Nó sử dụng một chiếc lồng bằng đồng được gia công được hướng dẫn bởi vòng ngoài. Loại lồng này có thể cung cấp bôi trơn tốt và hiệu suất tản nhiệt. Trong khi đó, hướng dẫn vòng ngoài đảm bảo sự ổn định của lồng trong quá trình quay tốc độ cao.

Liên quan đến lớp dung sai

· P0: Lớp dung sai bình thường. Đây là lớp dung sai phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· P6: Một lớp dung sai chặt chẽ hơn P0. Nó được áp dụng cho các tình huống trong đó một mức độ chính xác quay nhất định, chẳng hạn như trục nguồn cấp dữ liệu của máy công cụ.

· P5: Độ chính xác cao hơn P6. Nó thường được sử dụng trong các trục chính của máy công cụ chính xác cao, thiết bị hàng không vũ trụ và các trường khác với các yêu cầu chính xác cực cao.

Liên quan đến giải phóng mặt bằng

· C1: nhỏ hơn độ thanh thải bình thường. Nó phù hợp cho các tình huống trong đó cần kiểm soát nghiêm ngặt các chuyển vị trục và xuyên tâm, chẳng hạn như các trục chính của máy công cụ chính xác.

· C2: Độ thanh thải nhỏ hơn độ thanh thải bình thường nhưng lớn hơn C1. Nó được sử dụng khi cần một mức độ kiểm soát giải phóng mặt bằng nhất định nhưng không nghiêm ngặt.

· CN: Giải phóng mặt bằng bình thường. Đây là lớp giải phóng mặt bằng được sử dụng phổ biến nhất, phù hợp cho hầu hết các ứng dụng công nghiệp nói chung.

· C3: Giải phóng mặt bằng lớn hơn độ thanh thải bình thường. Nó thường được sử dụng trong môi trường nhiệt độ cao hoặc khi sự can thiệp phù hợp giữa trục và vỏ ổ trục tương đối lớn, để bù cho sự giảm độ thanh thải do thay đổi nhiệt độ hoặc phù hợp.

· C4: Giải phóng mặt bằng lớn hơn C3. Nó phù hợp cho môi trường nhiệt độ cao hơn hoặc giao thoa lớn hơn phù hợp.

· C5: Giải phóng mặt bằng lớn nhất. Nó thường được sử dụng trong điều kiện làm việc đặc biệt với nhiệt độ cao, tốc độ cao hoặc sự can thiệp lớn phù hợp.

Ứng dụng

Công nghiệp luyện kim:Trong các thiết bị luyện kim, chẳng hạn như cuộn sao lưu và cuộn làm việc của các nhà máy lăn lớn, cũng như các thiết bị dao động khuôn của các máy đúc liên tục, vòng bi lăn hình cầu thường được sử dụng. Trong quá trình hoạt động của các thiết bị này, các lực trục và xuyên tâm lớn sẽ được tạo ra. Vòng bi lăn đẩy hình cầu có thể chịu được các tải này một cách hiệu quả và đảm bảo hoạt động ổn định của thiết bị.

Máy móc khai thác:Ví dụ, trong các thiết bị máy móc khai thác như máy nghiền và nhà máy bóng, các trục truyền cần phải chịu tải trọng trục và xuyên tâm lớn trong quá trình hoạt động. Vòng bi lăn đẩy hình cầu có thể cung cấp hỗ trợ đáng tin cậy cho các trục truyền của các thiết bị này, thích ứng với các điều kiện làm việc khác nhau và cải thiện hiệu quả làm việc và tuổi thọ dịch vụ của thiết bị.

Công nghiệp hóa dầu:Trong một số thiết bị xoay lớn trong ngành hóa dầu, chẳng hạn như máy nén và máy bơm, vòng bi con lăn đẩy hình cầu cũng được sử dụng rộng rãi. Trong quá trình hoạt động của các thiết bị này, do các yếu tố như áp suất trung bình và trọng lượng của rôto, lực trục và xuyên tâm lớn sẽ được tạo ra. Vòng bi lăn đẩy hình cầu có thể đáp ứng các yêu cầu của các thiết bị này cho khả năng ổ trục và độ tin cậy của vòng bi.

Phát điện gió:Vòng bi trục chính của bộ tạo tuabin gió thường sử dụng vòng bi con lăn đẩy hình cầu. Do các động cơ của tua -bin gió bị ảnh hưởng bởi các lực khác nhau như lực đẩy dọc trục của gió và trọng lực trong quá trình hoạt động, vòng bi của lực đẩy hình cầu có thể mang các tải trọng này một cách hiệu quả và thích ứng với độ nghiêng và biến dạng của trục chính trong các điều kiện làm việc khác nhau, đảm bảo hoạt động ổn định của các tuabin gió.
