Double Direction Thrust Ball Balling

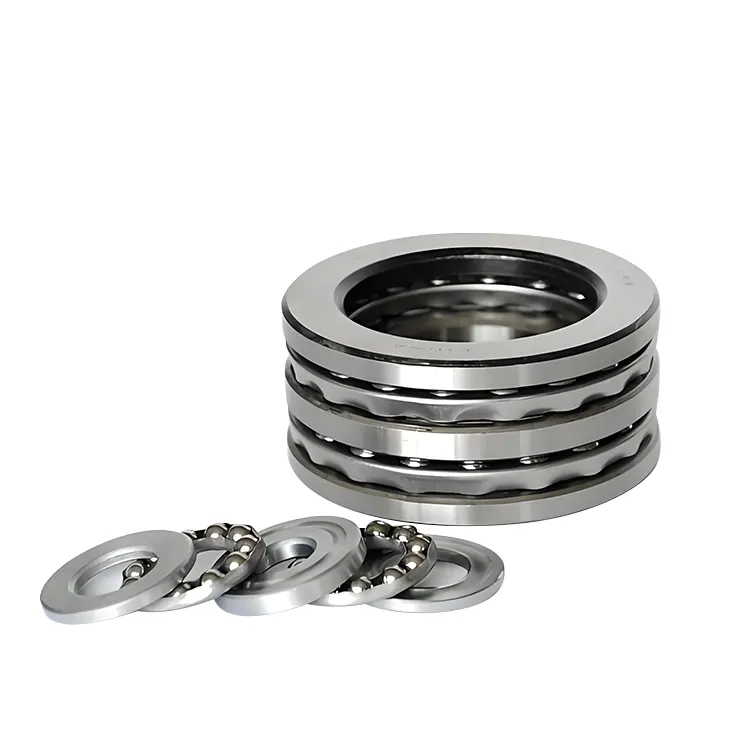

Vòng bi hỗ trợ áp suất hai chiều Komel bao gồm hai vòng đệm trục, hai vòng đệm chỗ ngồi và hai bộ cụm bóng và khung. Máy giặt trục có trục, vòng đệm nhà có nhà bếp. Hai hàng bóng giữa hai luồng tải và tải. Thiết bị này được sử dụng để duy trì sự cân bằng giữa các quả bóng, đảm bảo phân phối bóng và ngăn chặn trượt và rơi.

Một thiết kế vòng bi lực đẩy hai hướng giúp chống lại các lực trục theo một trong hai hướng. This is achieved by combining two side-by-side tracks back and forth. Phương pháp này có thể áp dụng hiệu quả tải trọng dọc trục theo các hướng khác nhau một cách đồng thời và có thể đảm bảo độ chính xác của vị trí trục của chùm tia.

Tham số (đặc điểm kỹ thuật)

Hậu tố

P0: Khả năng dung sai thông thường, là loại dung sai được sử dụng phổ biến nhất cho vòng bi lực đẩy. Nó phù hợp cho các kịch bản ứng dụng công nghiệp nói chung và được sử dụng trong hầu hết các thiết bị cơ học thông thường để đáp ứng các yêu cầu chính xác cơ bản.

P6: Một cấp độ cao hơn P0, thường được sử dụng cho các thiết bị có một số yêu cầu nhất định về độ chính xác xoay, chẳng hạn như hệ thống thức ăn của máy công cụ, v.v., có thể làm cho hoạt động của thiết bị ổn định hơn và giảm độ rung và nhiễu.

P5: Độ chính xác cao hơn P6 và thường được sử dụng trong các thiết bị cơ học có độ chính xác cao, chẳng hạn như trục chính của máy công cụ chính xác, dụng cụ đo, v.v., có thể đảm bảo hoạt động chính xác cao của thiết bị.

C1: chỉ ra rằng độ thanh thải xuyên tâm của ổ trục nhỏ hơn nhóm thông thường, phù hợp cho các trường hợp có yêu cầu nghiêm ngặt về giải phóng mặt bằng và phù hợp gần, chẳng hạn như một số hệ thống trục chính có độ chính xác cao.

C2: Giải phóng mặt bằng nhỏ hơn nhóm thông thường, nhưng lớn hơn nhóm C1 và được sử dụng trong một số kịch bản ứng dụng với các hạn chế nhất định về giải phóng mặt bằng, nhưng không nghiêm ngặt như C1.

C3: Giải phóng mặt bằng lớn hơn nhóm thông thường. Nó thường được sử dụng trong các tình huống mà ổ trục sẽ thay đổi kích thước rất nhiều do sự gia tăng nhiệt độ trong quá trình hoạt động. Nó có thể tránh được ổ trục bị mắc kẹt do sự mở rộng nhiệt.

M: Chỉ ra rằng vật liệu lồng là đồng thau. Lồng bằng đồng có sức mạnh tốt và khả năng chống mài mòn và phù hợp với điều kiện làm việc với tốc độ cao và tải trọng trung bình.

F: Cho biết lồng rắn thép, phần tử lăn được hướng dẫn

TN: Thường chỉ ra lồng nylon. Lồng nylon có trọng lượng nhẹ, tốt trong tự bảo vệ và thấp. Chúng phù hợp cho vòng bi lực đẩy tốc độ cao.

Ứng dụng

Ngành công cụ máy móc: thường được sử dụng trong các thành phần trục chính của máy công cụ, chẳng hạn như trục chính của máy tiện nằm ngang, có thể chịu được lực cắt dọc trục từ phôi, đồng thời đảm bảo độ chính xác định vị trục của trục chính và đảm bảo độ chính xác của xử lý.

Thiết bị luyện kim: Trong một số thiết bị trong ngành luyện kim, chẳng hạn như thiết bị rung động của máy đúc liên tục, vòng bi lực đẩy hai chiều được sử dụng để chịu được lực trục của các thành phần rung và đảm bảo hoạt động ổn định của thiết bị.

Bộ giảm tốc: Trong một số bộ giảm tốc, đặc biệt là trong các tình huống mà tải trọng trục hai chiều cần phải được chịu, vòng bi lực đẩy hai chiều được sử dụng để hỗ trợ trục truyền, mô -men xoắn và chịu lực trục.

Ngành công nghiệp ô tô: Ví dụ, trong việc truyền một chiếc xe hơi, vòng bi lực đẩy hai chiều có thể được sử dụng để hỗ trợ một số trục bánh răng với lực trục lớn để đảm bảo sự chia lưới và hiệu quả truyền chính xác của bánh răng.
