Tự liên kết vòng bi

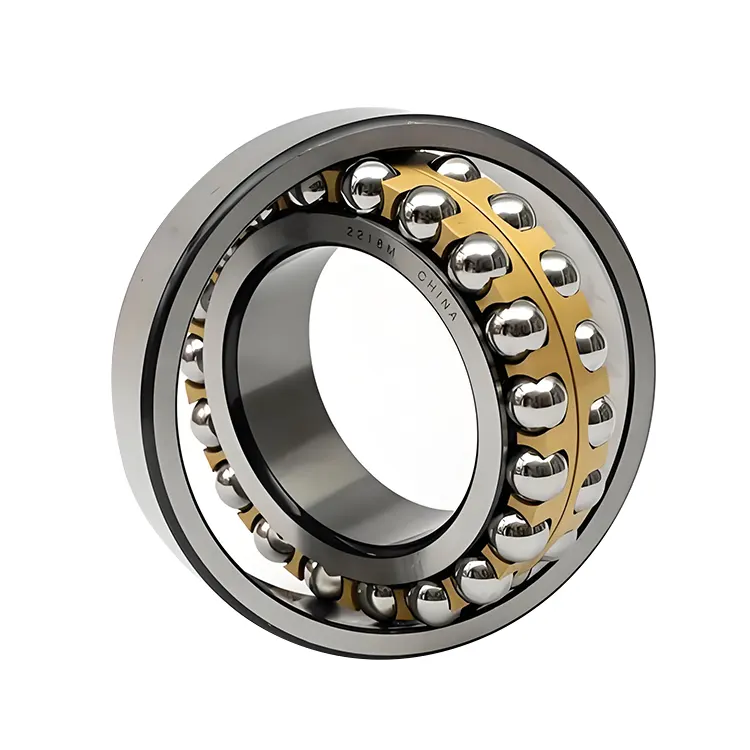

Vòng bi tự liên kết của Công ty Komel bao gồm các quả bóng thép, một vòng bên trong, một vòng ngoài và một cái lồng. Vòng bên trong có hai đường đua, và đường đua vòng ngoài có hình dạng hình cầu bên trong, do đó mang lại hiệu suất tự liên kết. Các đường đua của vòng bên trong có hình vòng cung và phù hợp với các quả bóng thép. Đường đua hình cầu bên trong của vòng ngoài cho phép ổ trục tự động điều chỉnh độ lệch trục trong một phạm vi nhất định, bù cho độ lệch góc gây ra bởi lỗi lắp đặt, độ lệch trục và các yếu tố khác.

Các loại chính bao gồm loại cơ bản, loại niêm phong và loại có rãnh snap. Các kịch bản ứng dụng chính bao gồm máy móc nông nghiệp, máy móc dệt may, thiết bị truyền tải, động cơ điện, v.v.

Tham số (đặc điểm kỹ thuật)

Hậu tố

SKF

Danh mục thiết kế nội bộ: "E" có nghĩa là thiết kế nội bộ được tối ưu hóa, có thể cải thiện khả năng chịu tải của ổ trục; "E2" có nghĩa là thiết kế nội bộ được tối ưu hóa hơn nữa, thường được sử dụng trong các ứng dụng tải cao.

Thể loại giải phóng mặt bằng: "C2" có nghĩa là độ thanh thải xuyên tâm nhỏ hơn nhóm bình thường, phù hợp với thiết bị chính xác với các yêu cầu giải phóng mặt bằng nghiêm ngặt và phù hợp chặt chẽ; "CN" có nghĩa là giải phóng mặt bằng nhóm bình thường, phù hợp cho hầu hết các điều kiện làm việc thông thường; "C3" có nghĩa là độ thanh thải xuyên tâm lớn hơn nhóm bình thường, phù hợp cho các kịch bản trong đó ổ trục có sự thay đổi kích thước lớn do nhiệt độ tăng trong quá trình hoạt động.

Thể loại lỗ côn: "K" có nghĩa là một lỗ thon với độ côn 1:12, thuận tiện cho vòng bi được cài đặt trên các tạp chí giảm dần. Nó thường được sử dụng trong những trường hợp cần thiết phải tháo gỡ thường xuyên hoặc có những yêu cầu đặc biệt cho sự phù hợp giữa trục và ổ trục; "K30" có nghĩa là một lỗ thon với độ côn 1:30. Taper này được sử dụng trong một số thiết bị đặc biệt và có thể cung cấp một sự phù hợp chặt chẽ hơn.

Loại lồng: "M" chỉ ra một lồng đồng thau gia công, được hướng dẫn bởi các phần tử lăn. Lồng bằng đồng có sức mạnh tốt và khả năng chống mài mòn và phù hợp cho tốc độ trung bình cao và điều kiện tải trung bình; "TN" đại diện cho một chiếc lồng polyamide 66 loại được đúc, được tập trung vào bóng, trọng lượng nhẹ, tốt trong việc tự bôi trơn và thấp. Nó thường được sử dụng cho vòng bi tốc độ cao; "TN9" là một chiếc lồng polyamide được gia cố bằng sợi thủy tinh loại thẻ được đúc, được hướng dẫn bởi các yếu tố lăn hình cầu. So với "TN", nó có cường độ cao hơn và phù hợp hơn cho các dịp tốc độ cao và nặng.

Loại dấu: "2RS1" đề cập đến một tấm thép được gia cố bằng thép mỏng (NBR) con dấu tiếp xúc ở cả hai bên của ổ trục, có thể ngăn chặn bụi và nước và ngăn ngừa rò rỉ mỡ; "2RZ" có nghĩa là ổ trục có niêm phong cao su (không tiếp xúc) ở cả hai bên, có thể ngăn chặn bụi và nước một phần. Hiệu ứng niêm phong hơi kém so với "2RS1", nhưng ma sát nhỏ hơn và nó phù hợp cho các dịp tốc độ cao.

Bôi trơn và cấu trúc đặc biệt: "VE294" có nghĩa là có các rãnh hình khuyên và sáu lỗ bôi trơn trên vòng bên trong, giúp phân phối đồng đều dầu bôi trơn, cải thiện hiệu ứng bôi trơn và kéo dài tuổi thọ của ổ trục; "W64" có nghĩa là ổ trục chứa đầy dầu rắn, không yêu cầu bôi trơn thêm trong một khoảng thời gian nhất định và phù hợp cho các trường hợp khó khăn trong việc bảo trì.

Fag

Giải phóng mặt bằng: "C3" có nghĩa là độ thanh thải xuyên tâm lớn hơn độ thanh thải bình thường và kịch bản ứng dụng tương tự như "C3" của SKF; "C4" có độ thanh thải lớn hơn "C3" và phù hợp với điều kiện làm việc cực độ với nhiệt độ cao, tốc độ cao hoặc chênh lệch lớn về hệ số giãn nở nhiệt giữa trục và vật liệu vỏ.

Lỗ hình nón: "K" cũng có nghĩa là một lỗ thon có độ thon 1:12, dễ cài đặt và tháo rời và có thể thích nghi với các yêu cầu khớp cổ trục khác nhau.

Lồng: "TV" đại diện cho một chiếc lồng polyamide gia cố bằng sợi thủy tinh (nylon), có các đặc điểm tự bôi trơn tốt và các đặc tính nhẹ, và phù hợp cho vòng bi tự liên kết tốc độ cao; "M" có nghĩa là một lồng đồng thau rắn, được hướng dẫn bởi các phần tử lăn và thực hiện tốt dưới tốc độ trung bình và cao và tải trung bình.

Loại niêm phong: ".2RS" có nghĩa là với vỏ bọc ở cả hai đầu, thường là vỏ niêm phong cao su, có thể ngăn bụi và tạp chất xâm nhập vào bên trong ổ trục và đóng một vai trò chống thấm nước nhất định; ".2z" có nghĩa là với vỏ bụi ở cả hai đầu, chủ yếu được sử dụng để phòng ngừa bụi và hiệu ứng niêm phong yếu hơn một chút so với vỏ niêm phong cao su.

NSK

Loại giải phóng mặt bằng: "C2", "CN", "C3" có ý nghĩa tương tự với SKF, tương ứng thể hiện ít hơn mức thanh thải nhóm bình thường, giải phóng mặt bằng nhóm bình thường và lớn hơn độ thanh thải nhóm bình thường; Ngoài ra, có "C1", có nghĩa là độ thanh thải xuyên tâm nhỏ hơn "C2", được sử dụng cho thiết bị chính xác với các yêu cầu chính xác độ thanh thải cực cao.

Loại dấu: "Z" có nghĩa là với một tấm bụi bằng thép ở một bên; "ZZ" có nghĩa là với lớp phủ bụi bằng thép ở cả hai bên; "D" có nghĩa là với một con dấu cao su tiếp xúc ở một bên; "DD" có nghĩa là với một con dấu cao su tiếp xúc ở cả hai bên; "V" có nghĩa là với một con dấu cao su không tiếp xúc ở một bên; "VV" có nghĩa là với một con dấu cao su không tiếp xúc ở cả hai bên.

Loại lồng: "M" đại diện cho lồng bằng đồng; "T" đại diện cho lồng ống vải phenolic, có hiệu suất giảm độ trễ và giảm rung tốt; "TN" đại diện cho lồng nylon đúc phun, nhẹ và tự bôi trơn, và thường được sử dụng trong các ứng dụng tốc độ cao.

Loại thiết kế đặc biệt: "N" đại diện cho đường kính ngoài vòng ngoài với rãnh giữ lại; "NR" đại diện cho đường kính ngoài vòng ngoài với rãnh giữ và vòng giữ, được sử dụng để định vị trục của ổ trục trong lỗ ở để ngăn chặn chuyển động dọc trục.

Ứng dụng

Máy móc nông nghiệp: chẳng hạn như trục truyền và trục hỗ trợ máy kéo, máy gặt và thiết bị khác. Do môi trường vận hành nông nghiệp phức tạp, thiết bị có thể chịu độ rung và tác động lớn hơn trong quá trình hoạt động, và trục cũng dễ bị biến dạng. Hiệu suất tự liên kết của ổ bi tự liên kết có thể thích ứng với các điều kiện làm việc này và đảm bảo hoạt động bình thường của thiết bị.

Máy móc dệt: Được sử dụng trong trục chính, con lăn và các bộ phận khác của máy móc dệt. Máy móc dệt có yêu cầu cao về độ chính xác xoay và độ ổn định của vòng bi. Vòng bi tự liên kết có thể bù cho các lỗi cài đặt và biến dạng trục ở một mức độ nhất định, đảm bảo hoạt động trơn tru của máy móc dệt và cải thiện chất lượng sản phẩm.

Thiết bị truyền tải: chẳng hạn như băng tải đai, băng tải chuỗi, v.v ... Các trục của các thiết bị này có thể làm chệch hướng trong quá trình hoạt động do căng thẳng của băng chuyền hoặc lỗi lắp đặt của thiết bị. Vòng bi tự liên kết có thể bù hiệu quả cho các độ lệch này và đảm bảo hoạt động bình thường của thiết bị vận chuyển.

Động cơ: Trong một số động cơ nhỏ, vòng bi tự liên kết được sử dụng để hỗ trợ trục cánh quạt của động cơ. Vì động cơ có thể bị ảnh hưởng bởi độ rung và lực điện từ trong quá trình hoạt động, hiệu suất tự liên kết của ổ trục tự liên kết có thể cải thiện độ ổn định và độ tin cậy của động cơ.
