Vòng bi bóng tiếp xúc góc cạnh

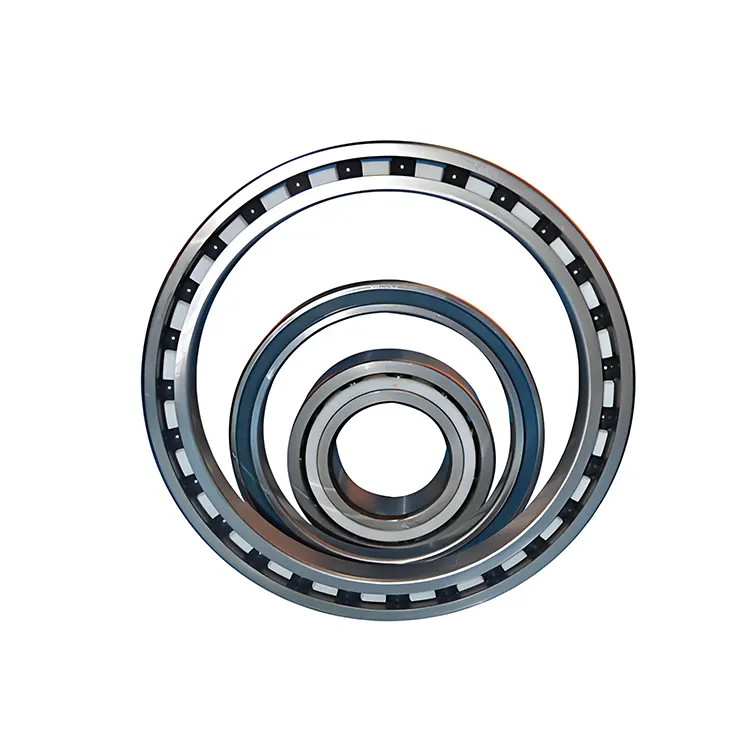

Vòng bi góc hybrid kcomel kcomel kcomel bao gồm một vòng trong và vòng ngoài, một yếu tố lăn làm từ vật liệu đất sét, và vỏ nhựa hoặc kim loại. Tay cầm thép bền và đủ mạnh để chịu được tải trọng nặng.

Các yếu tố gốm và thép được sử dụng trong sự kết hợp của các yếu tố gốm và nội thất bên ngoài. Điều này sẽ không chỉ cải thiện các kỹ năng nâng cân của bạn, mà còn làm tăng tốc độ và khả năng chống lại thiệt hại của bạn.

Các bộ phận cán gốm có cường độ cao, mật độ thấp, khả năng chống ăn mòn tuyệt vời, kháng hóa chất và kháng nhiệt. So với các con lăn kim loại thông thường, các con lăn gốm nhẹ hơn và có tuổi thọ ngắn hơn. Ở tốc độ cao hơn, tổn thất nhiệt do lực ly tâm có thể giảm hiệu quả, do đó cải thiện hiệu suất của động cơ.

Các lớp phủ thường bao gồm nhựa công nghiệp (ví dụ, polytetrafluoroetylen) và kim loại (ví dụ, thép không gỉ). Những lớp phủ nhựa công nghiệp này nhẹ và có hệ số ma sát thấp, có thể làm giảm đáng kể phơi nhiễm. Mặt khác, ống thép dài, mạnh mẽ và bền, làm cho chúng lý tưởng cho các ứng dụng tốc độ cao.

Các góc tiếp xúc là 15 °, 25 °, 40 °, v.v.

Vòng bi hybrid góc gốm có các đặc điểm sau: hiệu suất tốc độ cao, tải, hao mòn và chống ăn mòn. Nó có nhiều ứng dụng như hàng không vũ trụ, máy chính xác, máy tốc độ cao, thiết bị y tế và thiết bị bán dẫn.

Tham số (đặc điểm kỹ thuật)

Hậu tố

Hậu tố nguyên liệu

H: Nó chỉ ra những quả bóng gốm. Ví dụ, 6205 - H đại diện cho một vòng bi rãnh sâu của Model 6205 với các quả bóng gốm là các yếu tố lăn.

T: Nó có thể chỉ ra một cái lồng làm bằng vật liệu gốm. Nếu đó là hậu tố kết hợp "HT", điều đó có nghĩa là ổ trục có cả bóng gốm và lồng gốm.

Hậu tố lớp dung sai

P4: Nó chỉ ra rằng cấp độ dung sai của ổ trục tuân thủ tiêu chuẩn cấp độ ISO 4. Nó thuộc về cấp độ cao và thường được sử dụng trong các thiết bị có yêu cầu chính xác cao, chẳng hạn như các trục chính của máy công cụ chính xác.

P5: Lớp dung sai tuân thủ tiêu chuẩn cấp ISO 5. Độ chính xác của nó thấp hơn một chút so với P4, và nó cũng được sử dụng rộng rãi trong một số thiết bị công nghiệp với các yêu cầu chính xác nhất định.

Hậu tố giải phóng mặt bằng

C3: Nó chỉ ra rằng độ thanh thải xuyên tâm của ổ trục lớn hơn độ thanh thải tiêu chuẩn. Nó phù hợp cho các tình huống trong đó ổ trục sẽ tạo ra sự giãn nở nhiệt đáng kể trong quá trình hoạt động, ngăn chặn ổ trục bị thu giữ do sự giãn nở nhiệt.

C4: Giải phóng mặt bằng lớn hơn so với C3. Nó thường được sử dụng ở nhiệt độ cao, tốc độ cao hoặc điều kiện làm việc tải cao.

CM: Nó đại diện cho giải phóng mặt bằng cho động cơ, đây là một phạm vi giải phóng mặt bằng đặc biệt phù hợp cho các thiết bị như động cơ có yêu cầu cao về độ rung và tiếng ồn.

Niêm phong hậu tố

Z: Nó chỉ ra rằng ổ trục có nắp bụi ở một bên, có thể ngăn chặn bụi và các tạp chất khác xâm nhập vào ổ trục.

ZZ: Điều đó có nghĩa là ổ trục có vỏ bụi ở cả hai bên.

RS: Nó chỉ ra rằng ổ trục có một con dấu cao su tiếp xúc ở một bên. Hiệu ứng niêm phong là tốt, có thể ngăn ngừa rò rỉ dầu bôi trơn và sự xâm nhập của các tạp chất bên ngoài, nhưng nó sẽ làm tăng một mô -men ma ma sát nhất định.

2RS: Điều đó có nghĩa là ổ trục có liên lạc - gõ niêm phong cao su ở cả hai bên.

Ứng dụng

Không gian vũ trụ:Trong các thành phần quan trọng như động cơ máy bay, hệ thống điều khiển máy bay và bánh răng hạ cánh, các yêu cầu về hiệu suất và độ tin cậy của vòng bi là cực kỳ cao. Nhờ các đặc điểm mật độ thấp và hiệu suất cao, vòng bi gốm tiếp xúc góc hybrid có thể đáp ứng các yêu cầu nghiêm ngặt này, đảm bảo hoạt động ổn định của thiết bị và cải thiện độ an toàn và độ tin cậy của thiết bị hàng không vũ trụ.

Máy công cụ chính xác:Gia công chính xác áp đặt các yêu cầu nghiêm ngặt về độ chính xác, độ cứng và hiệu suất tốc độ cao của các trục công cụ máy móc. Những vòng bi này có thể cải thiện độ chính xác và hiệu quả của máy công cụ, giảm độ rung và biến dạng nhiệt, và đảm bảo chất lượng gia công. Ví dụ, trong các máy nghiền chính xác, máy nhàm chán và các thiết bị khác, vòng bi bóng tiếp xúc góc cạnh có thể cung cấp chuyển động quay có độ chính xác cao để đáp ứng nhu cầu gia công chính xác.

Động cơ tốc độ cao:Với sự phát triển của công nghệ động cơ hướng tới tốc độ cao và hiệu quả cao, các đặc điểm tốc độ cao và ma sát thấp của vòng bi bóng tiếp xúc góc cạnh lai khiến chúng trở thành một lựa chọn lý tưởng cho động cơ tốc độ cao. Họ giúp giảm mức tiêu thụ năng lượng của động cơ, cải thiện độ tin cậy hoạt động của động cơ và mở rộng tuổi thọ dịch vụ của động cơ. Chúng được sử dụng rộng rãi trong các sản phẩm như động cơ servo và động cơ trục chính tốc độ cao.

Thiết bị y tế: Trong các thiết bị y tế như máy quét CT và thiết bị MRI, vòng bi có độ chính xác cao, tiếng ồn thấp và không cần ô nhiễm. Các đặc điểm ma sát thấp, độ sạch cao và chống ăn mòn của vòng bi gốm tiếp xúc góc lai có thể đáp ứng các yêu cầu đặc biệt của các thiết bị y tế, đảm bảo hoạt động bình thường của thiết bị và sự an toàn của bệnh nhân.

Thiết bị sản xuất bán dẫn:Trong quá trình sản xuất chip bán dẫn, các yêu cầu về độ chính xác và độ ổn định của thiết bị là cực kỳ cao. Những vòng bi này có thể cung cấp chuyển động quay chính xác cao. Đồng thời, các đặc điểm chống ăn mòn và ô nhiễm thấp của chúng có thể đáp ứng các yêu cầu nghiêm ngặt của môi trường sản xuất chất bán dẫn, đảm bảo sự tiến bộ trơn tru của quá trình sản xuất. Chúng được sử dụng rộng rãi trong các thiết bị như máy in thạch bản và máy cắt wafer.
