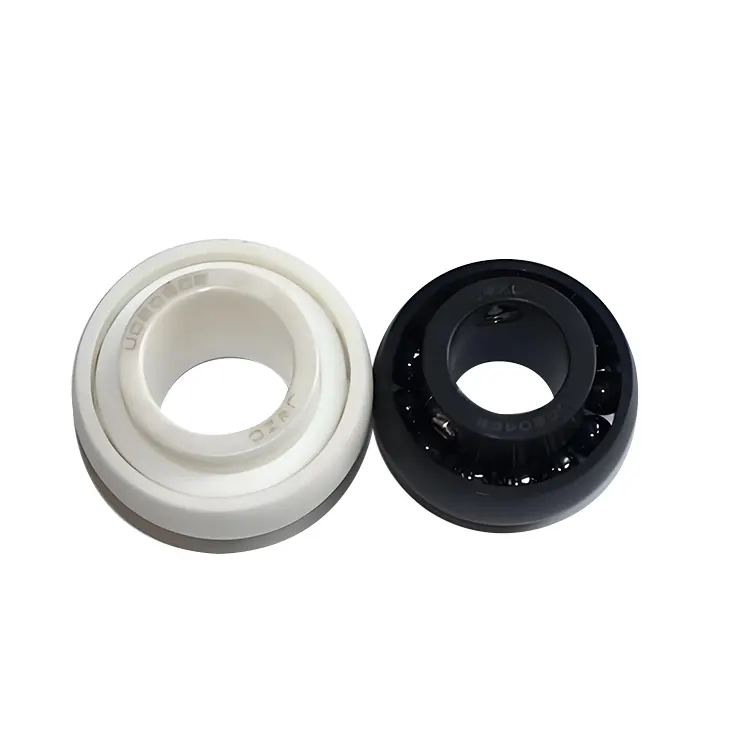

Bóng bi chèn gốm lai

Komel là một loại vòng bi hybrid bằng gốm bóng bên ngoài được sử dụng để tạo ra hai bề mặt mang gốm và thép.

Các yếu tố lăn: Chúng thường được làm bằng vật liệu gốm. Các vật liệu gốm thông thường bao gồm silicon nitride (SI₃N₄), cacbua silicon (sic), v.v ... Những yếu tố lăn gốm này có các đặc điểm đáng chú ý như độ cứng cao, mật độ thấp, điện trở hao mòn mạnh, độ ổn định hóa học tốt và điện trở cao. So với các yếu tố cán thép truyền thống, các yếu tố cán gốm có trọng lượng nhẹ hơn và có một khoảnh khắc quán tính nhỏ hơn. Trong quá trình vận hành tốc độ cao, chúng có thể giảm hiệu quả lực ly tâm và tạo nhiệt ma sát, do đó cải thiện sự ổn định hoạt động và tuổi thọ dịch vụ của vòng bi.

Các vòng bên trong và bên ngoài thường được làm bằng thép mang. Vòng bi có sức mạnh và độ bền tốt và có thể chịu được tải trọng tương đối lớn, cung cấp cấu trúc hỗ trợ đáng tin cậy cho vòng bi. Sự kết hợp của các yếu tố cán gốm và vòng bên trong và bên ngoài này mang lại sự chơi đầy đủ cho các lợi thế tương ứng của vật liệu gốm và vật liệu kim loại, không chỉ đảm bảo khả năng chịu tải cao của vòng bi mà còn cải thiện hiệu suất tốc độ cao và khả năng chống mài mòn.

Chức năng của lồng là tách đều các yếu tố lăn gốm và hướng dẫn chúng lăn chính xác trên đường đua. Các vật liệu của lồng thường bao gồm nhựa kỹ thuật (như polytetrafluoroetylen) và kim loại (như thép không gỉ). Lồng nhựa kỹ thuật có trọng lượng nhẹ và có một hệ số ma sát nhỏ, có thể làm giảm thêm điện trở chạy của vòng bi. Mặt khác, lồng kim loại có độ bền và độ cứng cao và phù hợp với điều kiện làm việc với tải trọng cao và tốc độ cao.

Những vòng bi này có các đặc điểm như hiệu suất tự liên kết tốt, hiệu suất tốc độ cao tuyệt vời, khả năng chịu tải tương đối cao và khả năng chống mài mòn và ăn mòn. Chúng được sử dụng rộng rãi trong lĩnh vực công nghiệp, lĩnh vực năng lượng mới, lĩnh vực hàng không vũ trụ, lĩnh vực thiết bị y tế, lĩnh vực thực phẩm và đồ uống và lĩnh vực sản xuất chất bán dẫn.

Tham số (đặc điểm kỹ thuật)

Hậu tố

Hậu tố nguyên liệu

H: Nó chỉ ra những quả bóng gốm. Ví dụ, 6205 - H đại diện cho một vòng bi rãnh sâu của Model 6205 với các quả bóng gốm là các yếu tố lăn.

T: Nó có thể chỉ ra một cái lồng làm bằng vật liệu gốm. Nếu đó là hậu tố kết hợp "HT", điều đó có nghĩa là ổ trục có cả bóng gốm và lồng gốm.

Hậu tố lớp dung sai

P4: Nó chỉ ra rằng cấp độ dung sai của ổ trục tuân thủ tiêu chuẩn cấp độ ISO 4. Nó thuộc về cấp độ cao và thường được sử dụng trong các thiết bị có yêu cầu chính xác cao, chẳng hạn như các trục chính của máy công cụ chính xác.

P5: Lớp dung sai tuân thủ tiêu chuẩn cấp ISO 5. Độ chính xác của nó thấp hơn một chút so với P4, và nó cũng được sử dụng rộng rãi trong một số thiết bị công nghiệp với các yêu cầu chính xác nhất định.

Hậu tố giải phóng mặt bằng

C3: Nó chỉ ra rằng độ thanh thải xuyên tâm của ổ trục lớn hơn độ thanh thải tiêu chuẩn. Nó phù hợp cho các tình huống trong đó ổ trục sẽ tạo ra sự giãn nở nhiệt đáng kể trong quá trình hoạt động, ngăn chặn ổ trục bị thu giữ do sự giãn nở nhiệt.

C4: Giải phóng mặt bằng lớn hơn so với C3. Nó thường được sử dụng ở nhiệt độ cao, tốc độ cao hoặc điều kiện làm việc tải cao.

CM: Nó đại diện cho giải phóng mặt bằng cho động cơ, đây là một phạm vi giải phóng mặt bằng đặc biệt phù hợp cho các thiết bị như động cơ có yêu cầu cao về độ rung và tiếng ồn.

Niêm phong hậu tố

Z: Nó chỉ ra rằng ổ trục có nắp bụi ở một bên, có thể ngăn chặn bụi và các tạp chất khác xâm nhập vào ổ trục.

ZZ: Điều đó có nghĩa là ổ trục có vỏ bụi ở cả hai bên.

RS: Nó chỉ ra rằng ổ trục có một con dấu cao su tiếp xúc ở một bên. Hiệu ứng niêm phong là tốt, có thể ngăn ngừa rò rỉ dầu bôi trơn và sự xâm nhập của tạp chất bên ngoài, nhưng nó sẽ làm tăng một mô -men ma ma sát nhất định.

2RS: Điều đó có nghĩa là ổ trục có liên lạc - gõ niêm phong cao su ở cả hai bên.

Ứng dụng

Lĩnh vực công nghiệp:Trong các máy móc công nghiệp quy mô lớn như máy móc khai thác, công cụ máy móc hạng nặng và máy móc dệt may, vòng bi chèn gốm hybrid có thể, nhờ vào chức năng tự hỗ trợ của chúng và các đặc tính chống mòn và chống ăn mòn. Ví dụ, trong các thiết bị như máy nghiền và nhà máy bóng trong mỏ, vòng bi cần phải chịu được tải trọng tác động lớn và môi trường làm việc khắc nghiệt, và vòng bi chèn gốm lai có thể đối phó hiệu quả với những thách thức này.

Trường năng lượng mới:Trong các bộ tạo tuabin gió, chúng có thể được sử dụng trong các thành phần chính như trục chính và hộp số. Trong quá trình hoạt động của một tuabin gió, trục phải chịu tải trọng và rung động phức tạp. Hiệu suất tự liên kết và khả năng chịu tải cao của vòng bi chèn gốm hybrid có thể thích ứng với biến dạng của trục trong các điều kiện làm việc khác nhau của tuabin gió, cải thiện độ tin cậy và tuổi thọ của thiết bị và giảm chi phí bảo trì.

Lĩnh vực hàng không vũ trụ: Trong một số thành phần của động cơ máy bay và máy bay, các yêu cầu về hiệu suất và độ tin cậy của vòng bi là cực kỳ cao. Các đặc điểm của vòng bi chèn gốm hybrid, như mật độ thấp, hiệu suất cao, khả năng tự cung cấp và khả năng chống ăn mòn, cho phép chúng đáp ứng các yêu cầu nghiêm ngặt của trường hàng không vũ trụ và đảm bảo hoạt động bình thường của thiết bị. Ví dụ, trong hệ thống thiết bị hạ cánh của máy bay, vòng bi cần duy trì hiệu suất hoạt động tốt trong khi chịu được các lực tác động lớn và vòng bi chèn gốm lai cũng có thể đáp ứng yêu cầu này.

Trường thiết bị y tế:Trong các thiết bị y tế như máy quét CT và thiết bị phẫu thuật nha khoa, vòng bi có độ chính xác cao, tiếng ồn thấp và không cần ô nhiễm. Các đặc tính ma sát thấp, độ sạch cao và chống ăn mòn của vòng bi chèn gốm lai có thể đáp ứng các yêu cầu đặc biệt của các thiết bị y tế, đảm bảo hoạt động bình thường của thiết bị và sự an toàn của bệnh nhân. Ví dụ, trong một phần tay nha khoa, hiệu suất cao và độ ồn thấp của vòng bi là rất quan trọng cho hoạt động chính xác của phẫu thuật.

Các lĩnh vực sản xuất thực phẩm, đồ uống và chất bán dẫn:Trong ngành chế biến thực phẩm và đồ uống, các đặc tính không độc hại và vô hại của vật liệu gốm có thể ngăn ngừa ô nhiễm sản phẩm, đáp ứng các tiêu chuẩn vệ sinh của ngành công nghiệp thực phẩm. Trong thiết bị sản xuất chất bán dẫn, độ chính xác cao, ô nhiễm thấp và khả năng chống ăn mòn có thể đáp ứng các yêu cầu nghiêm ngặt của quy trình sản xuất cho thiết bị, đảm bảo độ chính xác và chất lượng của sản xuất chip. Ví dụ, trong quá trình sản xuất chip bán dẫn, các yêu cầu về độ sạch của thiết bị là cực kỳ cao và vòng bi chèn gốm lai có thể ngăn ngừa ô nhiễm một cách hiệu quả và đảm bảo tiến trình sản xuất trơn tru.
