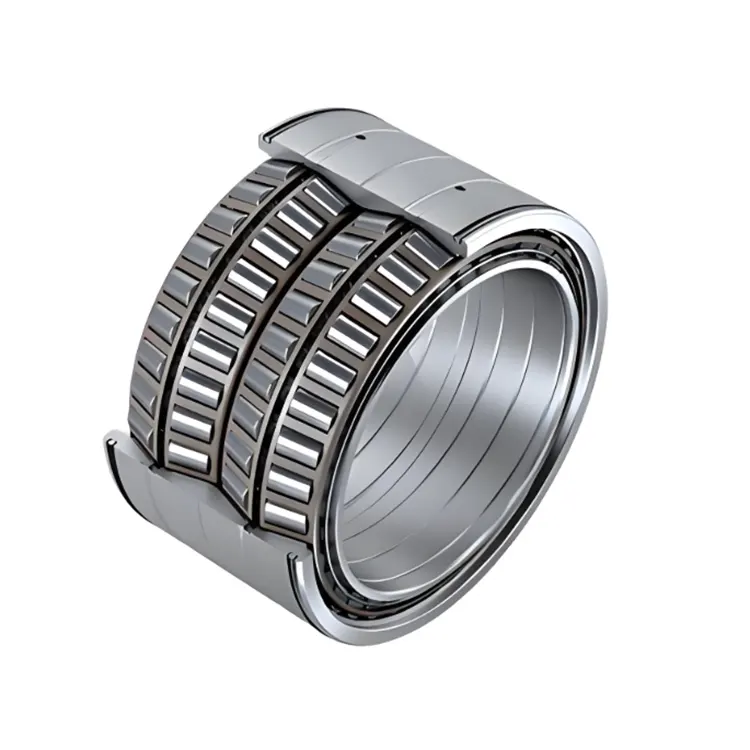

Bốn hàng con lăn giảm dần

Vòng bi con lăn bốn chất lượng cao chất lượng cao của Komel, bao gồm một vòng ngoài, bốn vòng bên trong, bốn con lăn và một cái lồng. Vòng ngoài thường chứa bốn dây, trong khi vòng bên trong được kết nối với các dây thích hợp để tạo thành một cuộn dây. Thông thường, có những vòng đệm giữa các vòng liền kề để cung cấp giải phóng mặt bằng và chuyển tải. Mục đích của máy là phân phối đều vật liệu, các con lăn không cọ xát và cọ xát với nhau, tạo ra một hoạt động trơn tru. Các thùng chứa điển hình bao gồm các ống kim loại kín và ống cứng. Các hệ thống cứng thường được sử dụng cho vòng bi có đường kính lớn hoặc tải trọng cao. Các cáp bốn hàng này có khả năng mang cao, cường độ cao, cách nhiệt mạnh mẽ và độ ổn định xoắn tốt. Nó được sử dụng rộng rãi trong ngành công nghiệp sắt và thép, thiết bị khai thác, nhà máy xi măng, nhà máy giấy và tàu lớn.

Tham số (đặc điểm kỹ thuật)

Hậu tố

· E: Thiết kế được gia cố, thường có nghĩa là kích thước của các con lăn và mặt số của ổ trục được tăng lên để cải thiện khả năng mang tải của ổ trục. Ví dụ, trong một số kịch bản ứng dụng tải nặng, sử dụng vòng bi con lăn thon được gia cố có thể chịu được tải trọng xuyên tâm và trục lớn tốt hơn.

· J: Vòng bên trong được trang bị lỗ dầu và rãnh dầu để bôi trơn. Thiết kế này tạo điều kiện cho việc tiêm dầu bôi trơn vào ổ trục, đảm bảo bôi trơn tốt trong quá trình vận hành tốc độ cao hoặc nặng và giảm hao mòn.

· JR: Vòng ngoài được trang bị lỗ dầu và rãnh dầu, cũng nhằm mục đích cải thiện điều kiện bôi trơn của ổ trục.

· N: Vòng ngoài có snap - rãnh để cài đặt một vòng quay, có thể đạt được vị trí trục của ổ trục và ngăn ổ trục di chuyển trục trên trục.

· NR: Vòng ngoài có một snap - rãnh và đi kèm với một vòng quay. So với vòng bi chỉ có snap - rãnh, cấu hình này là người dùng hơn - thân thiện hơn. Định vị trục có thể được hoàn thành trực tiếp sau khi cài đặt vòng quay.

· P2: Độ chính xác và độ chính xác quay cao nhất, phù hợp cho các kịch bản ứng dụng với các yêu cầu chính xác cực cao, chẳng hạn như các trục chính của máy công cụ chính xác.

· P4: Lớp chính xác cao, với độ chính xác chỉ đứng sau lớp P2. Nó thường được sử dụng trong một số thiết bị cơ học cao và tốc độ cao, như động cơ aero - và máy mài tốc độ cao.

· P5: Một lớp chính xác cao, có thể đáp ứng các yêu cầu của hầu hết các thiết bị công nghiệp với các yêu cầu chính xác nhất định, chẳng hạn như máy công cụ CNC và máy móc dệt.

· P6: Độ chính xác thấp hơn lớp P5 nhưng cao hơn lớp bình thường (lớp bình thường được chỉ định mà không có hậu tố). Nó có thể được sử dụng trong máy móc với các yêu cầu chính xác chung, chẳng hạn như máy móc nông nghiệp và máy công cụ chung.

· C1: Giải phóng mặt bằng nhỏ hơn độ thanh thải bình thường, phù hợp cho các trường hợp đòi hỏi độ chính xác cao và độ rung thấp, chẳng hạn như dụng cụ chính xác và thiết bị quang học.

· C2: Giải phóng mặt bằng nhỏ hơn độ thanh thải bình thường nhưng lớn hơn so với lớp C1. Nó thường được sử dụng trong một số máy móc chính xác với các yêu cầu nhất định để giải phóng mặt bằng.

· C0: Giải phóng mặt bằng bình thường, là lớp giải phóng mặt bằng được sử dụng phổ biến nhất và phù hợp cho hầu hết các thiết bị cơ học trong điều kiện làm việc chung.

· C3: Giải phóng mặt bằng lớn hơn độ thanh thải bình thường, thường được sử dụng trong các điều kiện làm việc như nhiệt độ cao, tốc độ cao và tải trọng nặng. Trong những trường hợp này, độ thanh thải của ổ trục sẽ giảm do các yếu tố như giãn nở nhiệt. Một giải phóng mặt bằng ban đầu lớn hơn có thể đảm bảo rằng ổ trục vẫn có một giải phóng mặt bằng thích hợp trong quá trình hoạt động.

· C4: Độ thanh thải lớn hơn so với lớp C3, phù hợp với điều kiện làm việc đặc biệt với nhiệt độ cao hơn, tốc độ cao hơn và tải trọng nặng hơn.

· M: Lồng hợp kim đồng rắn, có sức mạnh tốt, khả năng chống mài mòn và hiệu suất bôi trơn. Nó phù hợp cho môi trường làm việc cao, tốc độ, nặng và cao và nhiệt độ cao.

· T: Lồng nhựa tổng hợp, nhẹ, có tiếng ồn thấp và hiệu suất tự bôi trơn tốt. Nó thường được sử dụng trong các kịch bản ứng dụng tiếng ồn cao và tốc độ thấp, chẳng hạn như các công cụ điện và các thiết bị gia dụng.

· TN: Thủy tinh - Chất xơ - Lồng nylon 66 được gia cố, có sức mạnh và độ bền tốt và cũng có hiệu suất tự bôi trơn nhất định. Nó được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp thông thường.

· W: Các vật liệu đặc biệt, thường chỉ ra rằng ổ trục được làm bằng thép đặc biệt hoặc các vật liệu khác để đáp ứng các điều kiện làm việc cụ thể, chẳng hạn như khả năng chống ăn mòn và kháng nhiệt độ cao.

· G: Tùy thuộc vào xử lý nhiệt đặc biệt, giúp cải thiện độ cứng của ổ trục, khả năng chống mài mòn và hiệu suất chống mỏi. Nó phù hợp cho các ứng dụng trong điều kiện làm việc khắc nghiệt và tải nặng.

Ứng dụng

Công nghiệp luyện kim sắt và thép:Nó được sử dụng rộng rãi trên các cuộn làm việc và cuộn sao lưu của các nhà máy lăn để chịu được các lực lăn và lực trục khổng lồ được tạo ra trong quá trình lăn, đảm bảo hoạt động ổn định của các cuộn và độ chính xác.

Máy móc khai thác:Đối với các thành phần hạng nặng của các thiết bị như máy nghiền và nhà máy bóng, vòng bi con lăn thon bốn hàng có thể chịu được các tác động và tải trọng mạnh mẽ được tạo ra trong quá trình nghiền và mài quặng, cải thiện độ tin cậy và tuổi thọ của thiết bị.

Máy móc xi măng: Trong các thiết bị sản xuất xi măng, chẳng hạn như trong các thiết bị lăn hỗ trợ của lò quay, vòng bi con lăn thon bốn hàng đóng một vai trò quan trọng trong việc hỗ trợ và xoay, mang trọng lượng lớn của thân máy lò nung và tải trọng phức tạp được tạo ra trong quá trình hoạt động.

Máy móc làm giấy:Trong các bộ phận như cuộn báo chí và cuộn giấy cuộn giấy, vòng bi được yêu cầu phải chịu được áp lực tương đối lớn và lực dọc trục. Vòng bi lăn thon bốn hàng có thể đáp ứng các yêu cầu này, đảm bảo chất lượng sản xuất của giấy và hoạt động bình thường của thiết bị.

Tàu lớn:Trong các hệ thống động lực, bánh răng lái và các thiết bị khác của tàu, vòng bi con lăn thon bốn hàng được sử dụng để hỗ trợ và truyền năng lượng, mang nhiều tải khác nhau trong quá trình điều hướng của tàu và đảm bảo điều hướng an toàn của tàu.
