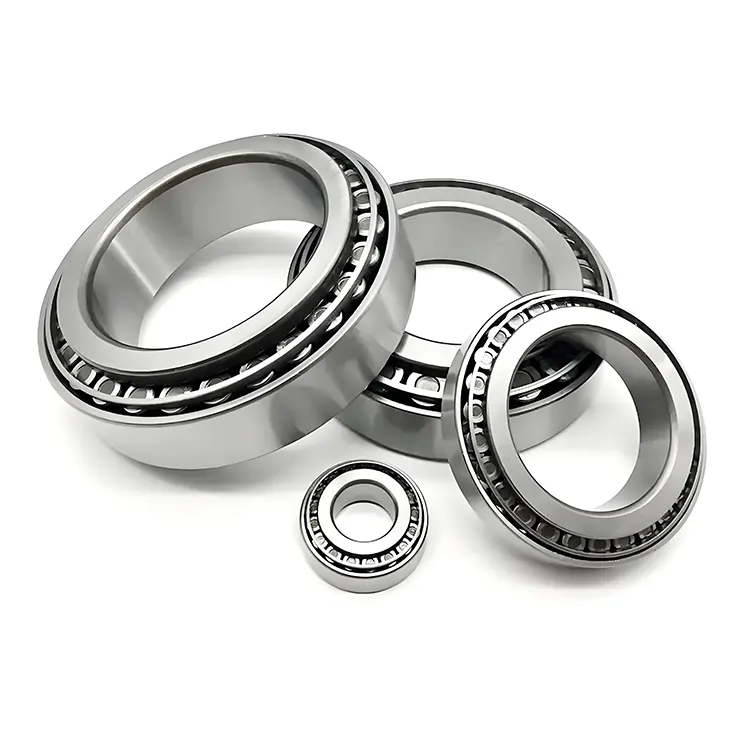

Vòng bi con lăn thon đơn hàng

Công ty TNHH Komel Bear, Ltd là nhà sản xuất và nhà cung cấp mang con lăn thon đơn hàng hàng đầu tại Trung Quốc. Chúng tôi đã được chuyên về ổ trục được nộp trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và chúng tôi đã xuất khẩu vòng bi của chúng tôi sang nhiều thị trường. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Vòng bi con lăn thon đơn được sản xuất bởi Komel bao gồm một vòng bên trong, ổ trục đơn giản và vỏ. Con đường trong nhà đã được dọn sạch, và những chiếc xe lái trên đường. Thanh được sử dụng để xác định khoảng cách và khoảng cách giữa các bánh xe, cho phép phân phối đồng đều của ống trong bên trong. Thông thường, kim loại được sử dụng. Nếu đường kính ngoài của chùm tia quá lớn, các cột thép rắn được sử dụng.

Một đường đua cho vòng ngoài cũng đã được cài đặt, kết hợp với vòng ổ đĩa bên trong để cung cấp hỗ trợ cho các bánh xe được kết nối. Các vòng ngoài và bên trong của cụm vòng có thể được tách ra, làm cho việc lắp ráp và tháo gỡ dễ dàng hơn.

Vòng bi con lăn thon đơn chất lượng cao của công ty chúng tôi được sử dụng rộng rãi trong ngành công nghiệp ô tô, sản xuất máy móc, máy móc khai thác và sản xuất năng lượng gió, trong số những thứ khác.

Tham số (đặc điểm kỹ thuật)

Số mô hình	Đường kính bên trong	Đường kính ngoài	Chiều rộng
30202	15	35	11.75
30302	15	42	14.25
30203	17	40	13.25
32203	17	40	17.25
30303	17	47	15.25
32303	17	47	20.25
32004	20	42	15
30204	20	47	15.25
32204	20	47	19.25
30304	20	52	16.25
32304	20	52	19.25
32005	25	47	15
33005	25	47	17
30205	25	52	16.25
32205	25	52	19.25
30305	25	62	18.25
32305	25	62	25.25
32006	30	55	17
33006	30	55	20
30206	30	62	17.25
32206	30	62	21.25
30306	30	72	20.75
32306	30	72	28.75
32907	35	55	14
32007	35	62	18
33007	35	62	21
30207	35	72	18.25
32207	35	72	24.25
33207	35	72	28
30307	35	80	22.75
32307	35	80	32.75
32908	40	62	15
32008	40	68	19
33008	40	68	22
33108	40	75	26
30208	40	80	19.75
32208	40	80	24.75
33208	40	80	32
30308	40	90	25.25
32308	40	90	35.25
32909	45	68	15
32009	45	75	20
33009	45	75	24
33109	45	80	26
30209	45	85	20.75
32209	45	85	24.75
33209	45	85	32
30309	45	100	27.25
32309	45	100	38.25
32910	50	72	15
32010	50	80	20
33010	50	80	24
33110	50	85	26
30210	50	90	21.75
32210	50	90	24.75
30310	50	110	29.25
32310	50	110	42.25
32911	55	80	17
32011	55	90	23
33011	55	90	27
33111	55	95	30
30211	55	100	22.75
32211	55	100	26.75
30311	55	120	31.5
32311	55	120	45.5
32912	60	85	17
32012	60	95	23
33012	60	95	27
33112	60	100	30
30212	60	110	23.75
32212	60	110	29.75
30312	60	130	33.5
32312	60	130	48.5
32913	65	90	17
32013	65	100	23
33013	65	100	27
30213	65	110	34
32213	65	120	24.75
33213	65	120	34.75
30313	65	140	36
32313	65	140	51
32914	70	100	20
32014	70	110	25
33014	70	110	31
33114	70	120	37
30214	70	125	26.25
32214	70	125	33.25
30314	70	150	38
32314	70	150	54
32915	75	105	20
32015	75	115	25
33015	75	115	31
33115	75	125	37
30215	75	130	27.25
32215	75	130	33.25
30315	75	160	40
32315	75	160	58
32916	80	110	20
32016	80	125	29
33016	80	125	36
33116	80	130	37
30216	80	140	28.25
32216	80	140	35.25
30316	80	170	42.5
32316	80	170	61.5
32917	85	120	23
32017	85	130	29
33017	85	130	36
33117	85	140	41
30217	85	150	30.5
32217	85	150	38.5
33217	85	150	49
30317	85	180	44.5
32317	85	180	63.5
32918	90	125	23
32018	90	140	32
33018	90	140	39
33118	90	150	45
30218	90	160	32.5
32218	90	160	45.5
30318	90	190	46.5
32318	90	190	67.5
32919	95	130	23
32019	95	145	32
33019	95	145	39
33119	95	160	49
30219	95	170	34.5
32219	95	170	45.5
30319	95	200	49.5
32319	95	200	71.5
32920	100	140	25
32020	100	150	32
33020	100	150	39
33120	100	165	52
30220	100	180	37
32220	100	180	49
30320	100	215	51.5
32320	100	215	77.5
32921	105	145	25
32021	105	160	35
33021	105	160	43
33121	105	175	56
30221	105	190	35
32221	105	190	53
30321	105	225	53.5
32321	105	225	81.5
32922	110	150	25
32022	110	170	38
33022	110	170	47
33122	110	180	56
30222	110	200	41
32222	110	200	56
30322	110	240	54.5
32322	110	240	84.5
32924	120	165	29
32024	120	180	38
33024	120	180	48
33124	120	200	62
30224	120	215	43.5
32224	120	215	61.5
30324	120	260	59.5
32324	120	260	90.5
32926	130	180	32
32026	130	200	45
33026	130	200	55
30226	130	230	43.75
32226	130	230	67.75
30326	130	280	63.75
32326	130	280	98.75
32928	140	190	32
32028	140	210	45
33028	140	210	56
30228	140	250	45.75
32228	140	250	71.75
30328	140	300	67.75
32328	140	300	107.75
32930	150	210	38
32030	150	225	48
33030	150	225	59
30230	150	270	49
32230	150	270	77
30330	150	320	72
32330	150	320	114
32032	160	240	51
30232	160	290	52
32232	160	290	84
30332	160	340	75
32332	160	340	121
32034	170	260	57
30234	170	310	57
32234	170	310	91
30334	170	360	80
32334	170	360	127
32036	180	280	64
30236	180	320	57
32236	180	320	91
30336	180	380	83
32336	180	380	134
32038	190	290	64
30238	190	340	60
32238	190	340	97
30338	190	400	86
32338	190	400	140
32040	200	310	70
30240	200	360	64
32240	200	360	104
30340	200	420	89
32340	200	420	146
32044	220	340	76
30244	220	400	72
32244	220	400	114
30344	220	460	97
32344	220	460	154
32048	240	360	76
30248	240	440	79
32248	240	440	127
30348	240	480	89
32348	240	480	137
32052	260	400	87
30252	260	480	89
32252	260	480	137
30352	260	540	113
32352	260	540	176
32056	280	420	87
30256	280	500	89
32256	280	500	137
30356	280	580	119
32356	280	580	187
30260	300	540	96
32260	300	540	149
32064	320	580	104
32264	320	580	159

Hậu tố

Liên quan đến kích thước và cấu trúc

· E: Thiết kế được gia cố, thường có nghĩa là kích thước của các con lăn và mặt số của ổ trục được tăng lên để cải thiện khả năng mang tải của ổ trục. Ví dụ, trong một số kịch bản ứng dụng tải nặng, sử dụng vòng bi con lăn thon được gia cố có thể chịu được tải trọng xuyên tâm và trục lớn tốt hơn.

· J: Vòng bên trong được trang bị lỗ dầu và rãnh dầu để bôi trơn. Thiết kế này tạo điều kiện cho việc tiêm dầu bôi trơn vào ổ trục, đảm bảo bôi trơn tốt trong quá trình vận hành tốc độ cao hoặc nặng và giảm hao mòn.

· JR: Vòng ngoài được trang bị lỗ dầu và rãnh dầu, cũng nhằm mục đích cải thiện điều kiện bôi trơn của ổ trục.

· N: Vòng ngoài có snap - rãnh để cài đặt một vòng quay, có thể đạt được vị trí trục của ổ trục và ngăn ổ trục di chuyển trục trên trục.

· NR: Vòng ngoài có một snap - rãnh và đi kèm với một vòng quay. So với vòng bi chỉ có snap - rãnh, cấu hình này là người dùng hơn - thân thiện hơn. Định vị trục có thể được hoàn thành trực tiếp sau khi cài đặt vòng quay.

Liên quan đến các lớp dung sai

· P2: Độ chính xác và độ chính xác quay cao nhất, phù hợp cho các kịch bản ứng dụng với các yêu cầu chính xác cực cao, chẳng hạn như các trục chính của máy công cụ chính xác.

· P4: Lớp chính xác cao, với độ chính xác chỉ đứng sau lớp P2. Nó thường được sử dụng trong một số thiết bị cơ học cao và tốc độ cao, như động cơ aero - và máy mài tốc độ cao.

· P5: Một lớp chính xác cao, có thể đáp ứng các yêu cầu của hầu hết các thiết bị công nghiệp với các yêu cầu chính xác nhất định, chẳng hạn như máy công cụ CNC và máy móc dệt.

· P6: Độ chính xác thấp hơn lớp P5 nhưng cao hơn lớp bình thường (lớp bình thường được chỉ định mà không có hậu tố). Nó có thể được sử dụng trong máy móc với các yêu cầu chính xác chung, chẳng hạn như máy móc nông nghiệp và máy công cụ chung.

Liên quan đến giải phóng mặt bằng nội bộ

· C1: Giải phóng mặt bằng nhỏ hơn độ thanh thải bình thường, phù hợp cho các trường hợp đòi hỏi độ chính xác cao và độ rung thấp, chẳng hạn như dụng cụ chính xác và thiết bị quang học.

· C2: Giải phóng mặt bằng nhỏ hơn độ thanh thải bình thường nhưng lớn hơn so với lớp C1. Nó thường được sử dụng trong một số máy móc chính xác với các yêu cầu nhất định để giải phóng mặt bằng.

· C0: Giải phóng mặt bằng bình thường, là lớp giải phóng mặt bằng được sử dụng phổ biến nhất và phù hợp cho hầu hết các thiết bị cơ học trong điều kiện làm việc chung.

· C3: Giải phóng mặt bằng lớn hơn độ thanh thải bình thường, thường được sử dụng trong các điều kiện làm việc như nhiệt độ cao, tốc độ cao và tải trọng nặng. Trong những trường hợp này, độ thanh thải của ổ trục sẽ giảm do các yếu tố như giãn nở nhiệt. Một giải phóng mặt bằng ban đầu lớn hơn có thể đảm bảo rằng ổ trục vẫn có một giải phóng mặt bằng thích hợp trong quá trình hoạt động.

· C4: Độ thanh thải lớn hơn so với lớp C3, phù hợp với điều kiện làm việc đặc biệt với nhiệt độ cao hơn, tốc độ cao hơn và tải trọng nặng hơn.

Liên quan đến lồng

· M: Lồng hợp kim đồng rắn, có sức mạnh tốt, khả năng chống mài mòn và hiệu suất bôi trơn. Nó phù hợp cho môi trường làm việc cao, tốc độ, nặng và cao và nhiệt độ cao.

· T: Lồng nhựa tổng hợp, nhẹ, có tiếng ồn thấp và hiệu suất tự bôi trơn tốt. Nó thường được sử dụng trong các kịch bản ứng dụng tiếng ồn cao và tốc độ thấp, chẳng hạn như các công cụ điện và các thiết bị gia dụng.

· TN: Thủy tinh - Chất xơ - Lồng nylon 66 được gia cố, có sức mạnh và độ bền tốt và cũng có hiệu suất tự bôi trơn nhất định. Nó được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp thông thường.

Liên quan đến vật liệu và điều trị nhiệt

· W: Các vật liệu đặc biệt, thường chỉ ra rằng ổ trục được làm bằng thép đặc biệt hoặc các vật liệu khác để đáp ứng các điều kiện làm việc cụ thể, chẳng hạn như khả năng chống ăn mòn và kháng nhiệt độ cao.

· G: Tùy thuộc vào xử lý nhiệt đặc biệt, giúp cải thiện độ cứng của ổ trục, khả năng chống mài mòn và hiệu suất chống mỏi. Nó phù hợp cho các ứng dụng trong điều kiện làm việc khắc nghiệt và tải nặng.

Ứng dụng

Ngành công nghiệp ô tô

Vòng bi con lăn thon đơn hàng thường được sử dụng ở trung tâm bánh trước và sau, vi sai, truyền và các bộ phận khác của ô tô. Trong các ứng dụng này, chúng có thể chịu được tải trọng xuyên tâm và trục được tạo ra trong quá trình vận hành xe, đảm bảo sự quay ổn định của các bánh xe và hoạt động bình thường của hệ thống truyền.

Sản xuất máy móc

Chúng được sử dụng rộng rãi trong trục chính, trục thức ăn và các bộ phận khác của các công cụ máy móc khác nhau. Chúng có thể chịu được các tải trọng như lực cắt, đảm bảo độ chính xác và tính ổn định gia công của các công cụ máy móc. Ngoài ra, trong các lĩnh vực sản xuất máy móc khác như máy móc dệt, máy móc in và máy đóng gói, chúng cũng thường được sử dụng để hỗ trợ các thành phần quay, truyền tải điện và tải gấu.

Máy móc khai thác

Trong các thiết bị như máy nghiền, nhà máy bóng và băng tải, vòng bi con lăn thon một hàng có thể chịu được tải trọng tác động và rung động khổng lồ, đảm bảo hoạt động đáng tin cậy của thiết bị trong môi trường làm việc khắc nghiệt.

Phát điện gió

Vòng bi con lăn thon đơn hàng được sử dụng trong các trục chính, hệ thống ngáp và hệ thống cao độ của tua-bin gió. Chúng có thể chịu được các tải trọng như trọng lực, lực dọc trục và các vật liệu của bánh xe gió, đáp ứng các yêu cầu về độ tin cậy cao và tuổi thọ cao của thiết bị năng lượng gió.
